Görüntü Test Kartı — HDTV Universal Test Kartı (YE0117) · 3nh

Bakış

YE0117, 3NH'nin görüntü test laboratuvarı yan markası Sine Image altında sunulan test kartlarındandır. HDTV kameraların aktarım karakteristiğini — çözünürlük, gri skala aktarımı, yarım ton üretimi ve geometri — büyük ölçüde görsel olarak hızlı değerlendirmek için tasarlanmıştır.

Test elemanları

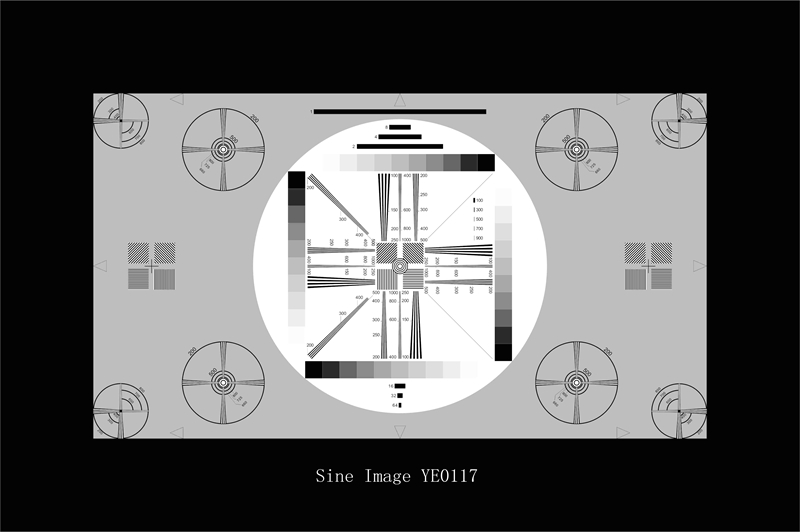

16:9 ana formatında (4:3 de destekli), %18 yansıtan (D=0,75) gri zemin üzerinde 11 kademeli gri skala (D=0,15–1,65), farklı frekanslarda çözünürlük kamaları ve açılı çizgi rasterleri içerir. Çözünürlük kamaları 100–250 / 200–500 / 400–1000 cph aralıklarını, çizgi rasterleri 0°/45°/90°/135° yönlerini kapsar; dış çemberlerde çapraz çözünürlük kamaları ve 1–900 cph bar elemanları bulunur. Bu elemanlar, kamera/görüntüleme sisteminin çözünürlük ve gri-ton performansını tek kartta değerlendirmeye imkân verir.

Kullanım ve dürüst sınır

Kamera/görüntüleme sistemi kalite testi yapan laboratuvarlar için başvuru aracıdır. Malzeme, fiziksel boyut ve uygulanan standartlar üretici sayfasında belirtilmemiştir; bu alanlar sipariş öncesi üreticiden teyit edilmelidir.

Devreye alma ve seçim notu

Kart, düzgün ve yansımasız aydınlatma altında, kamera optik eksenine dik konumlandırılmalı ve çerçeveyi tam dolduracak mesafede kullanılmalıdır. Değerlendirme kontrollü ışık koşulunda yapılmalı; kartın temiz ve kırışıksız tutulması sonuç güvenilirliği için önemlidir.

Doğru seçim için

Bu modelin öne çıkan yanı çok elemanlı tek kart ve hdtv aktarım odaklı; pratikte bu, güvenlik kamerası laboratuvarları, otomotiv görüntüleme, medikal görüntüleme, mobil görüntüleme kalite testi gibi alanlarda tutarlı ve tekrarlanabilir sonuç anlamına gelir. Künyedeki i̇şlev (HDTV kamera aktarım değerlendirme (çözünürlük/gri skala/yarım ton/geometri)) ve format (16:9 ana format; 4:3 de destekli) değerleri, cihazın hangi işe uygun olduğunu net gösterir; ihtiyaç bu aralığın dışındaysa serideki Çözünürlük kaması ve Çizgi rasteri gibi alternatifler değerlendirilmelidir. Tüm teknik değerler üreticinin resmi ürün sayfasından aktarılmıştır. Sipariş öncesi ölçüm ihtiyacınızı (numune tipi, aralık, standart) netleştirmeniz doğru konfigürasyonu seçmeyi kolaylaştırır.
