Laboratuvar tasarımı ve kurulumu
Bir laboratuvarı oda listesiyle değil, numunenin yoluyla tasarlarız. Mimari yerleşim, mobilya ve altyapı, cihazlar, kurulum, eğitim ve servis: tek teklif, tek muhatap, tek takvim.
Numune Kimya Mikrobiyoloji Destek
Numunenin yolu Mikrobiyoloji, tek yön +−Basınç
Proje dosyası
Her anahtar teslim teklif, laboratuvarın kendisi kadar ayrıntılı bir dosyayla gelir. Karar vermeden önce neyi, nereye, neden koyduğumuzu görürsünüz.
Tasarım kararları · neden böyle?
Bir laboratuvarın kalitesi, cihaz listesinden önce plana verilen kararlarda saklıdır. Projelerde tekrar tekrar verdiğimiz altı karar; hepsi yukarıdaki planın içinden.
Eser elementler milyarda bir düzeyinde ölçülür. Yaş kimyanın asit buharı, tozu ve metal yüzeyleri bu ölçümü kirletir. Bu yüzden ICP-MS ayrı bir odada, kendi egzozu ve kontrollü havasıyla çalışır.
Planda · ayrı oda · bağımsız egzoz · pozitif basınç
Hijyen girişinden girilir; ekimden inkübasyona, oradan otoklava ilerlenir ve geri dönülmez. Temiz odalar pozitif, otoklav negatif basınçtadır; hava da numune gibi temizden kirliye akar. Çapraz bulaşma prosedürle değil, mimariyle önlenir.
Planda · hijyen girişi · tek yönlü kapılar · + / − basınç
Kabul, kayıt ve saklama yan yana üç odadır; numune kapıdan kapıya ilerler, kodlanır ve referansıyla saklanır. Analiz alanına ancak kayıttan sonra geçer. İzlenebilirlik ilk kapıda başlar.
Planda · kabul → kayıt → saklama · ardışık kapılar
EN 14175 çeker ocaklar VAV debi kontrolü ve alarmla çalışır: kapak indiğinde fan kısılır, açıldığında güvenli hıza çıkar. Operatör korunur, iklimlendirilmiş hava boşa atılmaz. Yakma ve ekstraksiyon gibi buhar üreten işler ocaklara göre dizilir.
Planda · çeker ocak · VAV · negatif basınç
Besiyeri ve malzeme temiz tarafta, numune hazırlıkta sterilize edilir. Kullanılmış plaka ve atık kirli tarafta, yıkama odasında dekontamine edilir. Aynı otoklav iki işi görmez; temiz ve kirli yollar kesişmez.
Planda · temiz otoklav · kirli otoklav · ayrı hatlar
En sık ölçülen parametre çoğu zaman pH'tır. Kaydı ve bilgisayar çıkışı olmayan bir pH metre, denetimde “bu sonuçların elektronik kaydı nerede?” sorusunu cevapsız bırakır. Teklifteki her cihazı ölçüm kadar kayıt, kalibrasyon ve izlenebilirlik açısından da okuruz.
Teklifte · kalem kalem uygunluk notu · ana ve alternatif model
Akreditasyonu laboratuvar alır. Biz dört ayağın altyapısını kurar ve belgelendiririz.
Mobilya ve altyapı · tek sistem
Bütün odalarda aynı tezgâh sistemi: yüzey, taşıyıcı, dolap, enerji ve evye. Yüzeyi yapılan analiz, dolabı kullanılan kimyasal, çeker ocağı işin kendisi seçer.
Elektron ışınıyla kürlenmiş doğal lif ve özel reçine: neme, suya ve kimyasala dayanıklı, antibakteriyel, kolay temizlenir. Asit buharı ve ısı olan tezgâhta endüstriyel seramik: 26 ya da 33 mm, EN 14879-6, 1.240 °C'de fırınlanmış.
Diğer seçenekler · epoksi reçine · kompakt laminat · Fundermax · nano seramik · Corian
C-tip ayak: 30×60×2 mm DKP profil, fosfat yıkama, epoksi elektrostatik toz boya, 200 °C'de fırınlanmış, RAL 7040. Dolap zeminden 150 mm yukarıda asılı durur: zemin temizliği kolay, su ve kimyasal dolaba ulaşmaz.
Seçenek · baza tip dolaplı · mobil (tekerlekli) dolaplı
Galvaniz sac gövde, fosfat yıkama ve epoksi toz boya, RAL 7047. Smart Slide tandem çekmece rayı, stoperli menteşe (95° açılım), inox kaplı U kulp.
Seçenek · MDF lam · paslanmaz çelik 316L
Mediacel enerji sistemi: raf ve enerji kuleleriyle elektrik ve gaz; tesisat tezgâh altından gizli. 220 V 16 A priz. Tezgâh altına montajlı polipropilen evye, 400×400×300 mm (seramik tezgâhta seramik evye); sıcak-soğuk karışım laboratuvar bataryası.
Batarya · EN 13792 · DIN 12898 · DIN 12918
DIN 12924 ve EN 14175-2. Galvaniz gövde, 6 mm temperli cam giyotin, endüstriyel seramik tabla ve damla kabı, polipropilen santrifüj fan; inverterle VAV debi kontrolü ve hava akış monitörü. Ocaklar hazırlık ve analitik kimya odalarında.
Tipler · standart · perklorik asit · walk-in · radyofarmasötik
Kimyasal dolabı: 900 ile 2100 mm arası genişlik, 560 mm derinlik, 2200 mm yükseklik; galvaniz ya da paslanmaz 316 gövde, fanlı havalandırma. Tüp dolabı, malzeme dolabı, açık raf; biyogüvenlik ve PCR kabinleri, granit tablalı hassas terazi masası, acil göz ve boy duşu, gaz sistemleri.
Planda · kimyasal ve malzeme dolapları saklama odasında ve ofiste
Tezgâh tipini, yüzeyi ve dolabı sayfanın başındaki 3B örnek projede deneyin. Kendi talebinizi kalem kalem oluşturun: tezgâh, çeker ocak, kimyasal dolabı; ölçüsü ve dolap düzeniyle, 3B'de. Çalışma alanlarınızı kurgulayıcıda çıkarabilirsiniz.
Mobilya talebinizi oluşturunMobilya üretimden, cihazlar üreticilerinden paralel yola çıkar; sahada tek ekip birleştirir. Garanti bittiğinde servis bitmez.
Projenizi konuşalım →Tipik süreler; kapsam, stok durumu ve saha hazırlığına göre teklifte netleşir.
Projelerden

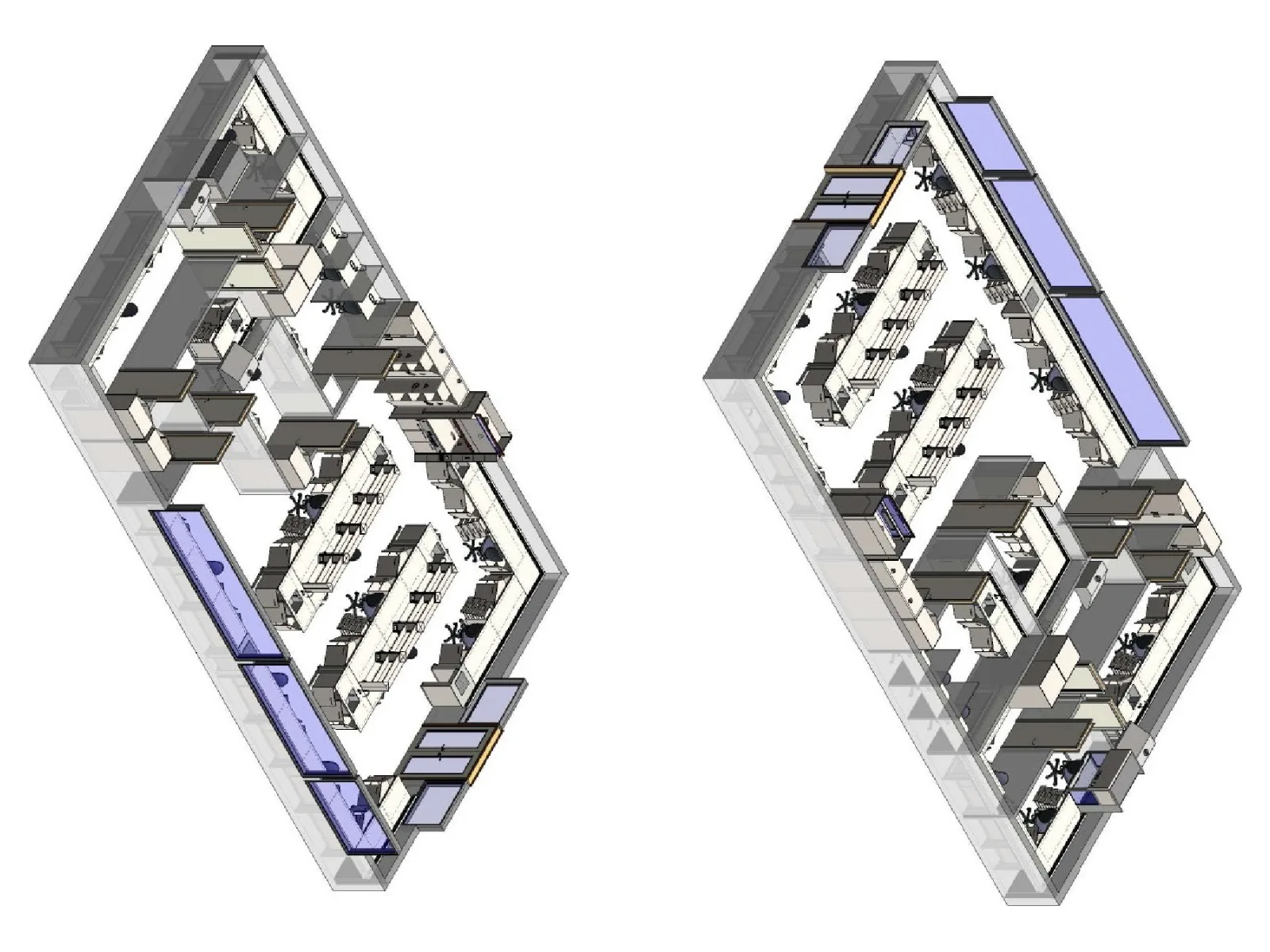

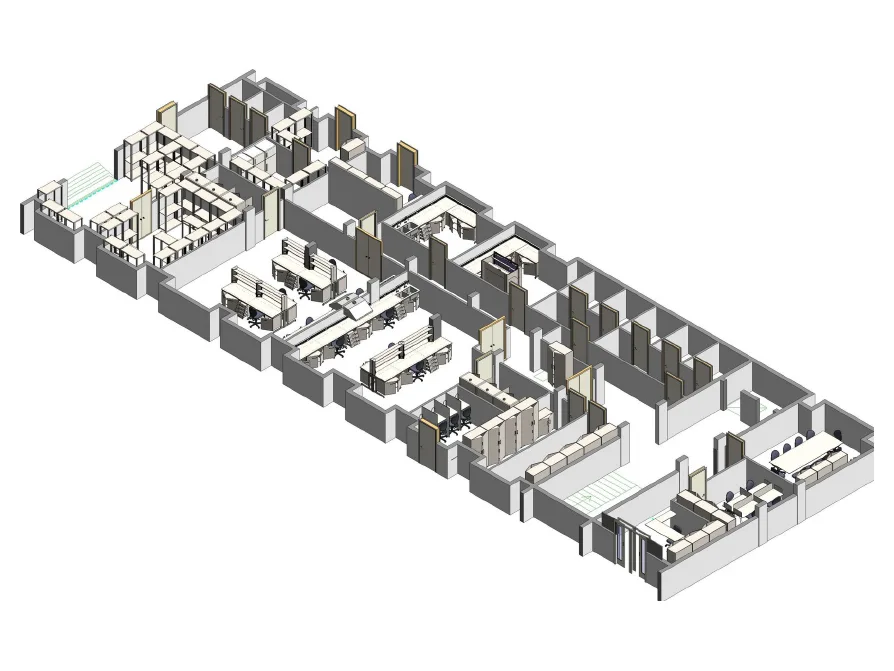

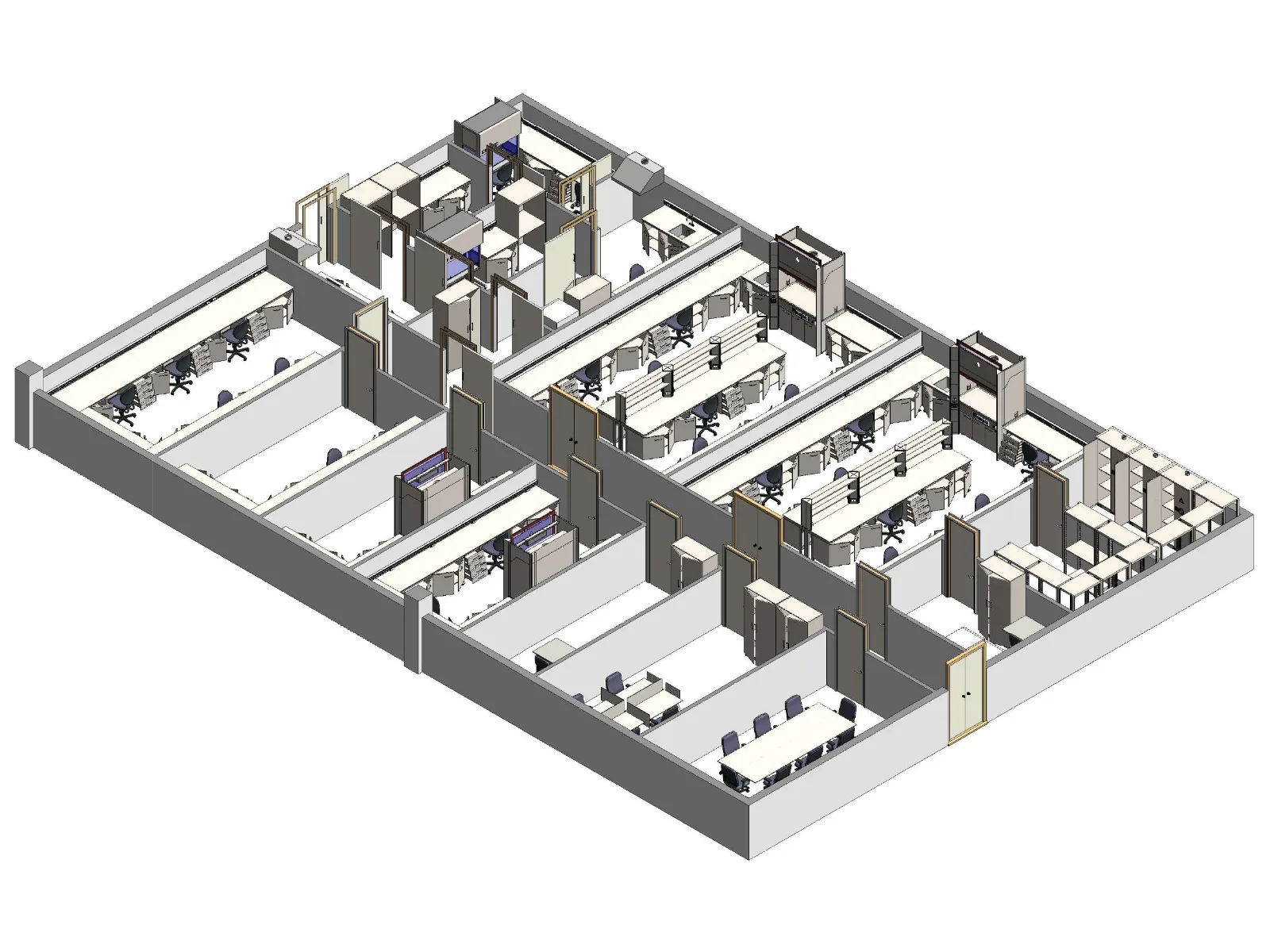

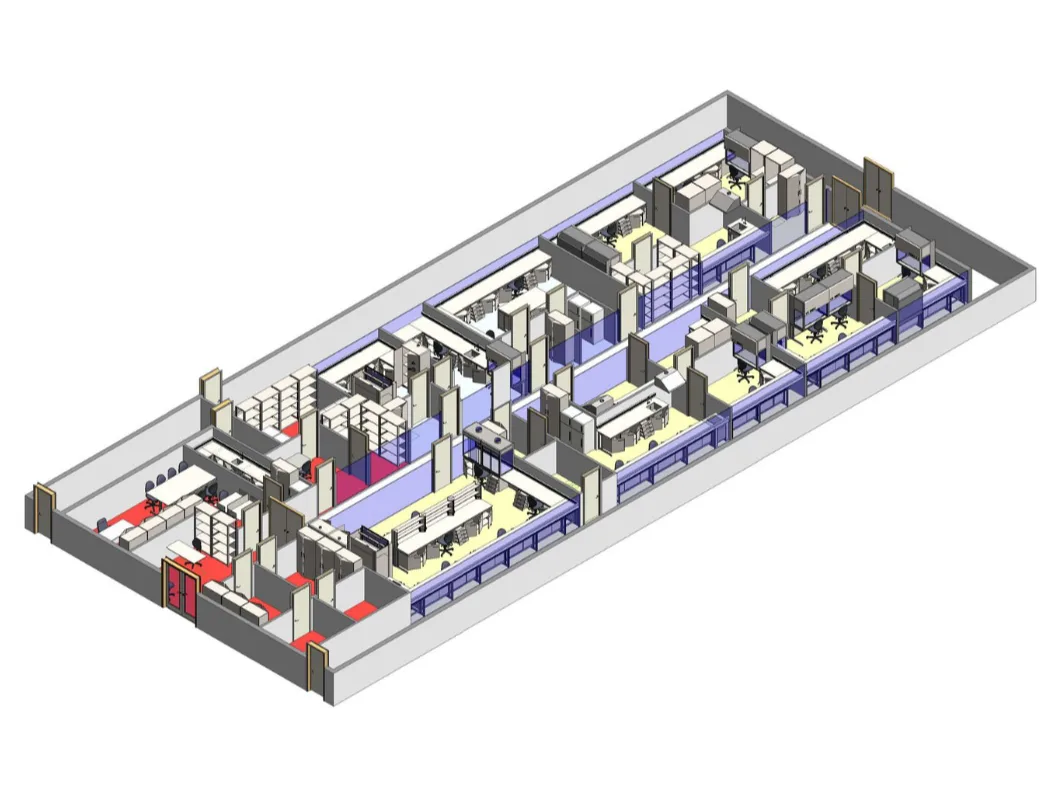

Teklif aşamasında hazırladığımız yerleşim ve 3B çalışmalardan dördü. Müşteri adları paylaşılmaz.
Sektörünüzün laboratuvarı:Süt ve süt ürünleriMeyve suyu ve içecekŞeker ve şekerlemeBal ve arı ürünleriTahıl, un ve unlu mamulEt, balık ve su ürünleriZeytinyağı ve bitkisel yağKuru gıda, baharat, kuruyemişSu ve atık suYem ve tarım ürünleriÇevre (toprak, atık)İlaç ve kozmetikKlinik ve hastaneBiyoteknoloji ve moleküler biyolojiVeterinerKimyaPetrol ve yakıtBoya, plastik ve polimerTekstilMaden ve yapı malzemesiOtomotivÜniversite eğitim laboratuvarı
Referanslar · kurulum kaydı
Süt fabrikasından rafineriye, şişeleme hattından gümrük laboratuvarına. Her nokta kurulmuş bir laboratuvar; sektörler farklı, yaklaşım aynı.
ÜlkelerTürkiye 185 · Irak 20 · Suudi Arabistan 19 · BAE 18 · Azerbaycan 16 · Türkmenistan 8 · İran 5 · Libya 5 · Katar 4 · Gürcistan 4 · Özbekistan 4 · Umman 3 · Pakistan 3 · Kıbrıs 3 · Bahreyn, Kazakistan, Kırgızistan, Nijerya, Etiyopya, Burkina Faso 2'şer · Ürdün, Yemen, Tacikistan, Cezayir, Kamerun, Senegal, Moldova, Brunei, Malezya 1'er
Kaynak: kurulum referans kaydı, 2026. Sektör ve ülke, kayıttaki tesis bilgisinden sınıflandırılmıştır; tesis adları müşteri izniyle paylaşılır.
Başlangıç
Ne analiz ettiğinizi seçin; çalışma alanları, numunenin yolu, altyapı ve cihaz listesi ön kurgu olarak çıksın. İndirip ekibinizle paylaşabilirsiniz.
Üç adım · birkaç dakika
Kurgulayıcıyı açın 02 · Mobilya · 3BTezgâh, çeker ocak, kimyasal dolabı… Her kalemin ölçüsünü ve dolap düzenini seçin; çizim seçiminizle değişir, liste uzmanımıza gider.
7 kalem türü · üç görünüm
Mobilya talebini açın 03 · Proje formuİşin türünü, sektörünüzü ve analizlerinizi yazın, varsa planınızı ekleyin. Oda programı, yerleşim ve kalem kalem teklifle dönelim.
Plan: PDF, DWG, DXF, JPG, PNG, ZIP · en çok 25 MB
Proje formunu açınHangi ürün, hangi yöntem? Numunenizi ve hedefinizi yazın; Nova katalogdan uygun ürünleri gösterir, gerektiğinde uzman ekibimiz devralır.
