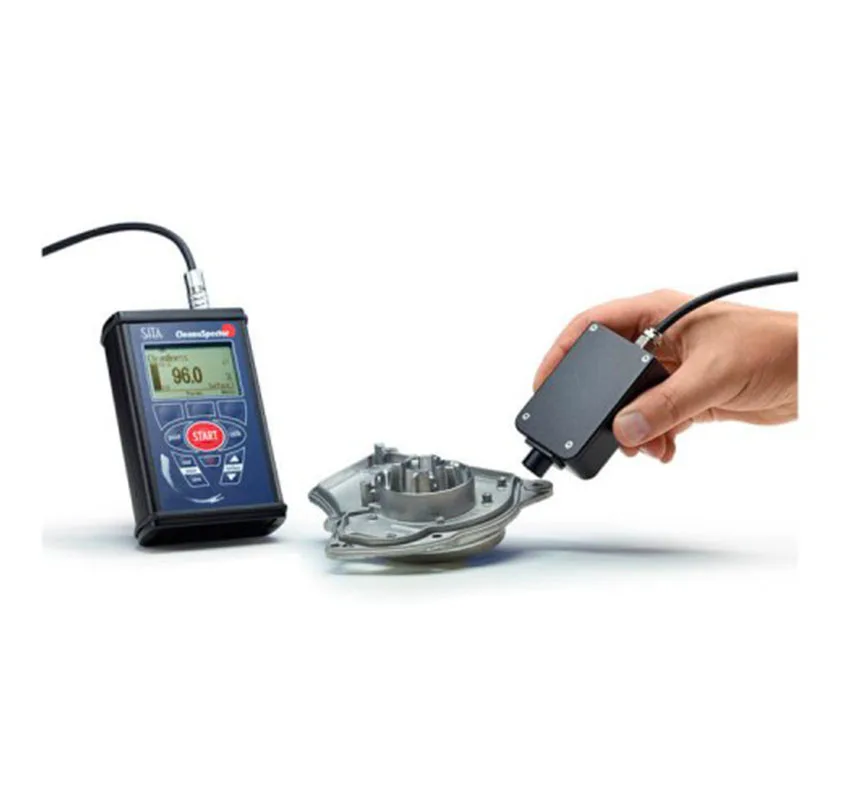

Endüstriyel Parça Temizlik Ölçüm Cihazı SITA CleanoSpector

Endüstriyel Parça Temizlik Ölçüm Cihazı SITA CleanoSpector

SITA CleanoSpector parçaların yüzey temizliğini kontrol eder.

Bu kontrol yüzey kaplama ve yüzey işleme prosesleri için yüksek parça kalitesi sağlar. Floresans ölçüm prensibi ile yağlar, yağ ya da soğutucu-yağlayıcı ürünlerden kaynaklı kirlenmeyi güvenilir bir şekilde tespit eder. Ayrıca, SITA CleanoSpector; yağların, antikorozif maddelerin veya bağlayıcı ajanların tabaka kalınlığını da ölçebilir.

Temizlik denetimi:

Bir yüzey profilini seçtikten sonra operatör tek bir tuşa dokunarak ölçümü başlatır. Ölçüm, önceden belirlenmiş ortalama ölçüm değerlerine bağlı olarak yaklaşık 1 – 10 saniye sürer. Temizlik denetimi özellikle parça üzerindeki kritik noktalarda gerçekleştirilir. Ölçüm cihazı ve opsiyonel pencereler operatöre parça kontrolü üzerinden kılavuzluk eder.

Ölçüm sonucu yüzde olarak gösterilir ve bir parçanın en düşük ve ortalama temizliğini gösterir. % 100 temizlik, kalibrasyon için kullanılan referans yüzeyine göre kesinlikle temiz bir yüzeye karşılık gelir.

Cihaz operatörü, cihazda yeterli temizlik için limit değerlerini kaydedebilir. Bu fonksiyon ve parametre ayarı, ölçüm cihazının yönetim modunda yapılabilir.

Ölçüm cihazının kalibrasyonu

Operatör incelenecek bir parça veya parça grubu için yeni bir yüzey profili seçer. SITA CleanoSpector’ın kalibrasyonu tamamen temiz bir referans yüzeyi üzerinde gerçekleştirilir. Referans yüzey hazırlanır ve laboratuvarda yoğun bir şekilde temizlenir.

Katman kalınlığının ölçülmesi:

İsteğe bağlı bir Windows yazılımı olan SITA CleanoLog, yağların, mumların, korozyon koruma maddesinin ve yapıştırma maddelerinin tabaka kalınlığını ölçmek için bir referans eğrisinin depolanmasını sağlar. Böylece, kolay ve hızlı bir katman kalınlığı ölçümü mümkündür. Cihaz operatörünün, kabul edilebilir bir kaplama kalınlığı için sınır değerlerini önceden belirlemesine izin verilir. Limit değerleri aşıldığında cihaz bir sinyal gönderir.

Avantajları:

• Kontrollü temizlemeyle yüksek ürün kalitesi
• Parça yüzeylerinin temizliğini bir referans yüzeyi ile karşılaştırarak temizleme sonuçlarının kolay değerlendirilmesi
• Farklı şekil ve yüzeylerde parçaların kirlenmesinin tespiti
• Temizlik sonuçlarının yüzdesi (%)
• Bir referans yüzeyinin temiz bir yüzeyinde kolay ve otomatik kalibrasyon
• Değişken parametre ayarları, örn., Muayene görevi üzerinde en uygun şekilde benimsenmesi için ölçüm noktalarının miktarı
• 255’e kadar parça profili

Ölçüm prensibi

SITA CleanoSpector, bir ultraviyole aralığında ışık veren bir ışık yayan diyot (LED) tarafından uyarılan floresanlarından dolayı kirlenmeyi algılar. Floresan yoğunluğu, ölçüm noktasında kirlenme miktarına bağlıdır. SITA CleanoSpector’un sensör başlığındaki bir fotodiyot, flüoresan yoğunluğunu ölçer.

SITA CleanoSpector, konfokal ölçüm prensibine dayanmaktadır. Bu ölçüm prensibi, büyük laboratuvar sistemleri ile karşılaştırılabilir hafif kirlenme izlerine karşı yüksek hassasiyet sağlar. Sensör kafası kolayca konumlandırılabilir. Temassız ölçüm ile, ortam ışığı otomatik olarak algılanır ve telafi edilir.

Uygulama

SITA CleanoSpector’ın ana uygulama alanı parçaların temizliğini kontrol edilmesidir. Amaç, yüksek bir temizlik kalitesi sağlamaktır. Kaplama, yapıştırma, kaynaklama ve montaj gibi sonraki üretim süreçleri, yüksek bir ürün kalitesi elde etmek için yeterli parça temizliği gerektirir.

Resim, temizlik kontrolü için kullanılabilecek bir değerlendirme modeli göstermektedir. Kirlilik içermeyen parçalar % 100 temizliğe sahiptir ve kalibrasyon için kullanılan referans parçanın temiz yüzeyine karşılık gelir. Yeterli temizlik için sınır değerleri, üretim işleminin dışında kalan temiz ve iyi temizlenmemiş parçalar tarafından belirlenir. Ağır kirli parçalar, % 0’lık bir temizlik değerine işaret eder.

Uygulama örnekleri temizlik kontrolü için SITA CleanoSpector:

• Temizlendikten sonra otomobil pistonlarının şaftları – yağların, greslerin veya yüzey aktif maddelerin en küçük kalıntı kirlenmesi, koruma tabakasını bastırmadan önce yapıştırıcı gücünü azaltır.
• Sertleşmeden önce hidrolik pompalar için pistonlar – artık kirlenme sertleştirme fırınındaki çelik kalitesi üzerinde etkilidir.
• Kaplama öncesi paslanmaz çelik borular (araç konstrüksiyonu)
• Kaplama veya bağlamadan önce dişli kutusu parçaları
• Seramik substratlarda altından yapılmış yapıştırma pedleri üzerinde akıcı madde kalıntıları
• Kullanmadan önce tıbbi aletler ve implantlar
• Vakum veya toz kaplamadan önce parçaların temizliği

Başka bir uygulama antikorozif ajanların, yağların, mumların veya bağlayıcı ajanların tabaka kalınlığını kontrol etmektir.

Endüstriyel Parça Temizlik Ölçüm Cihazı SITA CleanoSpector ile ilgili detaylı bilgi için bize ulaşabilirsiniz.
