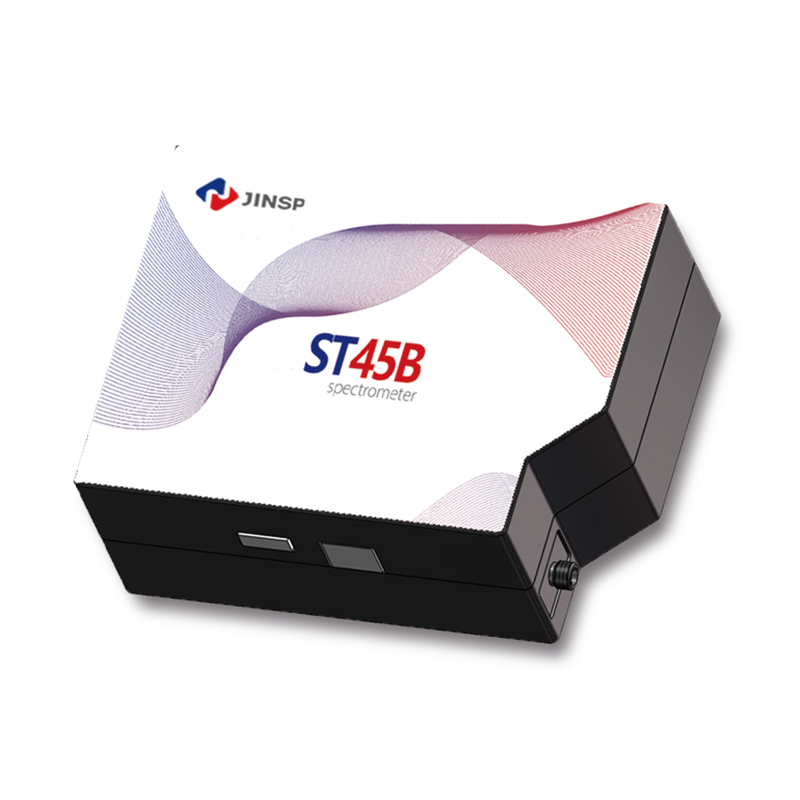

JINSP ST45B / ST75B Alan Dizili Arkadan Aydınlatmalı Spektrometre

Bakış

JINSP ST45B/ST75B, yüksek duyarlık, düşük karanlık akım ve düşük gürültü özellikleriyle zayıf sinyal tespitine uygun, arkadan aydınlatmalı alan dizili (area array back-illuminated) CCD dedektörlü bir spektrometredir; dedektörün kuantum verimi yaklaşık yüzde 80'dir ve geniş dalga boyu aralıklarında özelleştirmeye izin verir. Etkin piksel sayısı 2048 x 64, hücre boyutu 14 µm x 14 µm ve fotoduyarlı alan 28,7 mm x 0,896 mm'dir. Dalga boyu aralığı ST45B için 200-1100 nm, ST75B için 180-760 nm (özelleştirilebilir); optik çözünürlük sırasıyla 0,2-2 nm ve 0,15-2 nm, odak uzaklığı 45 mm ve 75 mm'dir. Giriş yarığı 10/25/50 µm seçenekleriyle, entegrasyon süresi 1 ms-60 s aralığında ve 16-bit ADC ile çalışır; DC 4,5-5,5 V besleme, 1 A altı akım, 10-40 °C çalışma sıcaklığı ve 120 x 90 x 50 mm altı kompakt gövdesiyle Raman, floresans ve LIBS gibi zayıf-sinyal uygulamalarına uygundur. Fotoduyarlı alan 28,7 mm x 0,896 mm olup dedektörün yaklaşık yüzde 80 kuantum verimi zayıf sinyallerde bile yüksek duyarlık sağlar; 16-bit ADC ve 1 ms-60 s entegrasyon süresi düşük ışıkta esnek pozlamaya olanak verir. Spektrometre Raman, floresans ve LIBS gibi uygulamalarda kullanılır.

Not

ST45B yaklaşık 220 g, ST75B yaklaşık 300 g ağırlığındadır; depolama sıcaklığı -20 ile 60 °C arasındadır.

Uygunluk

Raman, floresans ve LIBS/LIFS ölçümleri, baca gazı ve su kalitesi izleme ile LED ayıklama gibi zayıf-sinyal tespitinin önemli olduğu spektroskopi uygulamaları.
