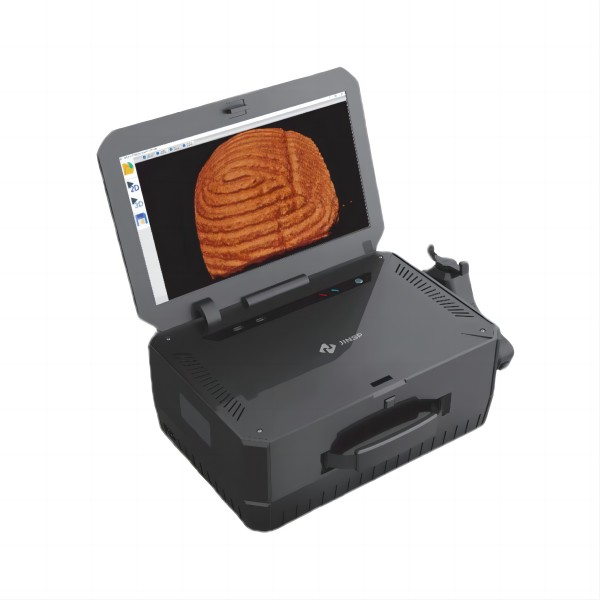

OCT (Optik Koherens Tomografi) Görüntüleme Sistemi · Jinsp

Bakış

JINSP OCT Görüntüleme Sistemi, numunelerin iç yapısını yerinde (in-situ), tahribatsız, hızlı ve yüksek çözünürlüklü biçimde üç boyutlu görüntüleyen bir optik koherens tomografi (OCT) sistemidir. Numuneye zarar vermeden optik test yaparak iç morfolojiyi yeniden oluşturur. Merkez dalga boyu 830 nm, uzaysal çözünürlük 4 µm ve sinyal/gürültü oranı 120 dB'dir; tarama aralığı 6 mm x 6 mm'den büyüktür ve görüntüleme derinliği 2 mm'ye kadar çıkar. Üç boyutlu görüntü 5 saniye içinde elde edilir; ayrıca gerçek zamanlı iki boyutlu görüntüleme yeteneği vardır. Taşınabilir ve kararlı gövdesi saha kullanımına uygundur; biyomedikal görüntülemeden endüstriyel muayeneye kadar geniş bir alanda tahribatsız iç yapı analizini mümkün kılar ve numune hazırlığı gerektirmeden hızlı sonuç verir. Gerçek zamanlı iki boyutlu görüntüleme ile hızlı üç boyutlu rekonstrüksiyonu birlikte sunar; taşınabilir ve kararlı gövdesi numune hazırlığı gerektirmeden saha kullanımına imkân verir. Biyomedikal görüntülemeden endüstriyel muayeneye kadar geniş bir alanda tahribatsız iç yapı incelemesi sağlar. Ölçüm sırasında numuneye fiziksel temas veya kesme gerekmediğinden değerli veya hassas örnekler zarar görmeden incelenebilir ve aynı numune tekrar tekrar görüntülenebilir; bu da süreç izleme ve kalite kontrolde tekrarlanabilirlik sağlar.

Çalışma prensibi

OCT, düşük koherenslı ışığın numune içindeki katmanlardan yansımasını ölçerek kesitsel ve üç boyutlu iç yapı görüntüsü oluşturur; bu sayede numune kesilmeden iç morfoloji incelenebilir.

Uygunluk

Biyomedikal görüntüleme, adli tespit, endüstriyel muayene ve kimyasal üretim izlemede numunelerin tahribatsız 3B iç yapı görüntülemesi gereken uygulamalar.
