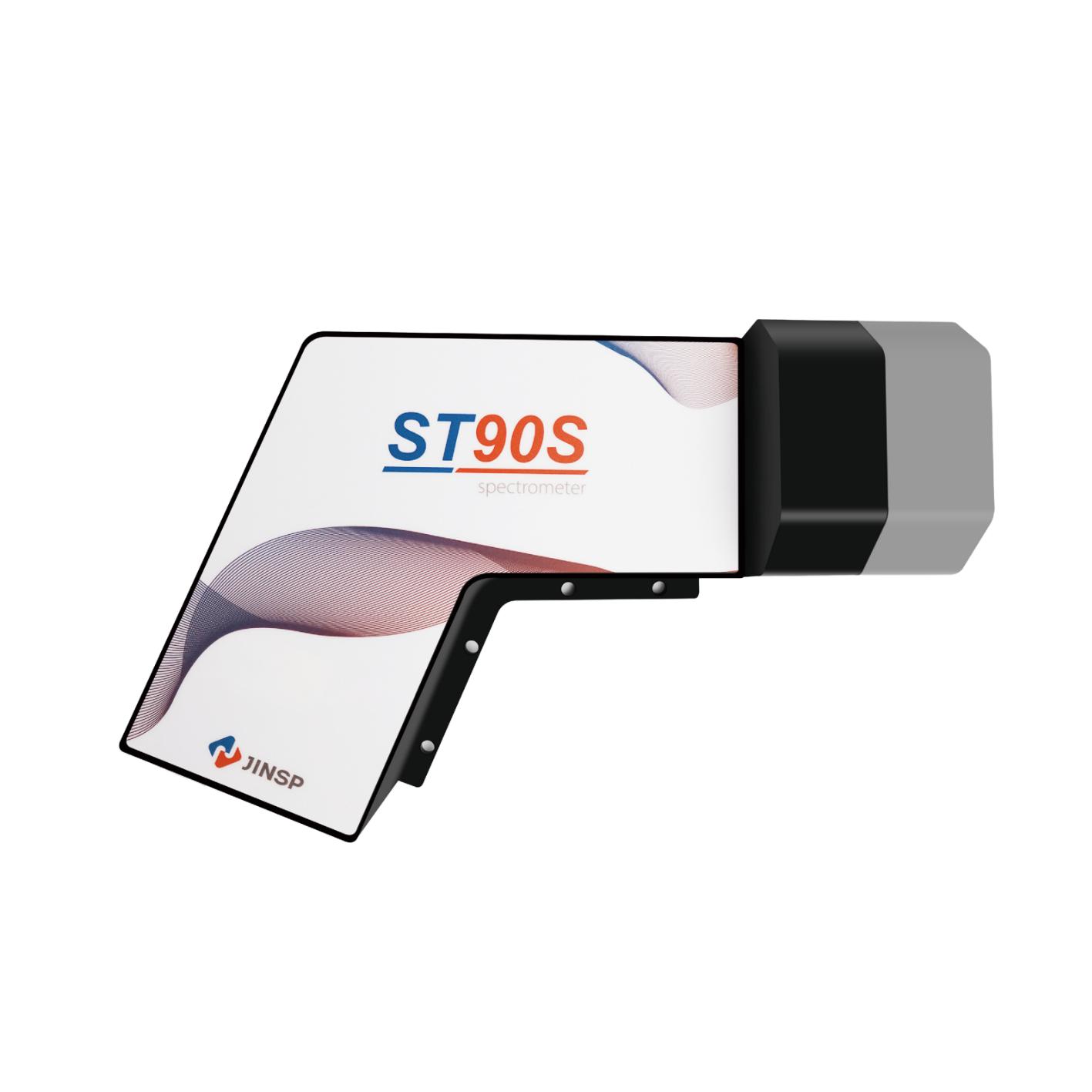

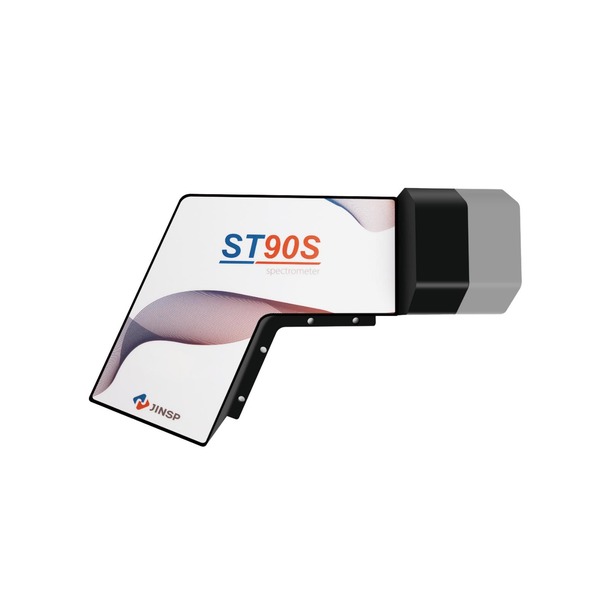

Jinsp ST90S Transmisyon Görüntüleme Spektrometresi

Bakış

ST90S, >%85 kırınım verimli VPH transmisyon ızgarasını derin soğutmalı bir CCD kamerayla birleştirerek reflektans spektrometrelerin beş katı hassasiyet ve iki katı çözünürlük sağlar. Özellikle 532 nm lazerli Raman tespiti için tasarlanmıştır; 4200 cm⁻¹'e kadar spektrum aralığı ve 5 cm⁻¹'e kadar çözünürlük sunar. Bilimsel araştırmada büyük ithal reflektans sistemlerinin yerini alabilecek kompakt ve kararlı bir çözümdür. Beş dedektör seçeneğiyle sunulur (ST90S1 Andor iVac 316, ST90S2 PI PIXIS 100BX, ST90S3/S4 Raptor 261, ST90S5 Hamamatsu S7031; soğutma -20 – -80 °C, kuantum verimi %45-92).

532 nm'e adanmış tasarım

532 nm uyarım, Raman saçılmasının şiddetini artırır ve su içeren numunelerde geniş kayma aralığını erişilebilir kılar; ST90S bu bandın cihazıdır. İki varyant sunulur: ST90S1 540–686 nm (260–4200 cm⁻¹) ve ST90S2 532–670 nm (0–3850 cm⁻¹) — düşük-kayma bölgesine mi, O-H gerilme bandına mı öncelik verdiğinize göre seçilir. VPH transmisyon ızgarası (>%85 verim) ile derin soğutmalı CCD, reflektans sınıfına göre beş kat hassasiyet tanımlar.

Çözünürlük–sinyal dengesi

25 µm slitle 0,14 nm (5 cm⁻¹) çözünürlük, komşu pikleri ayırt etmesi gereken yapısal analizlerde; 50 µm slitle 0,25 nm (8 cm⁻¹), sinyalin kıt olduğu numunelerde tercih edilir. 1 ms–3600 s entegrasyon ve 16-bit ADC, ön-izleme ile uzun birikimi aynı düzenekte buluşturur. -20 – 60 °C çalışma aralığı, cihazı iklimlendirilmemiş ortamlardaki kurulumlara da taşır; güç ihtiyacı varyanta göre DC 12 V ya da DC 5 V'tur.

Seçim notu

Aynı ailenin üç üyesi lazer dalga boyuna göre ayrışır: 532 nm→ST90S, 785 nm→ST100S, 1064 nm→ST50S. Lazeriniz ve numune sınıfınızla birlikte varyant/slit seçimini netleştirelim.
