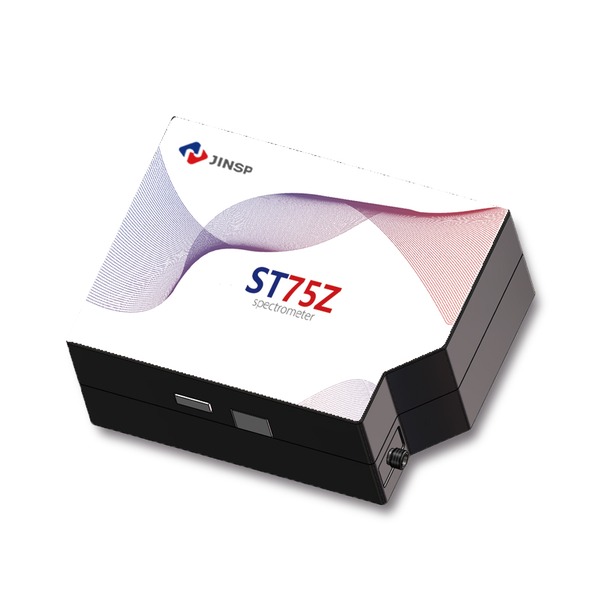

Jinsp ST75Z Alan Dizili Arka-Aydınlatmalı Soğutmalı Spektrometre

Bakış

JINSP ST75Z, uzun pozlama gerektiren düşük-ışık uygulamaları için bilimsel-sınıf bir alan-dizili spektrometredir. Soğutmalı (-20 °C) arka-aydınlatmalı CCD'nin kuantum verimi %90'ın üzerine çıkar; 1024×58 piksellik dizi ve yaklaşık 3 mm'lik dikey fotoduyar alan, çok-çekirdekli fiberlerle eşleşerek ışık akısını büyütür. Düşük gürültü ve düşük karanlık-akım, uzun entegrasyonda S/G oranını ve dinamik aralığı korur.

Neden alan-dizisi + geniş dikey alan?

Tek-satır dedektörde fiberden gelen ışığın bir kısmı dizinin dışına taşar ve kaybolur; 3 mm'lik dikey alan bu kaybı toplar. Çok-çekirdekli fiber demetiyle birlikte kullanıldığında aynı entegrasyon süresinde belirgin daha fazla foton biriktirilir — zayıf floresans, in-vivo/in-vitro tanı sinyalleri ve plazma emisyonu gibi kıt-ışık işlerinin tam ihtiyacı.

Yapılandırma

Bant 200–1100 nm içinde özelleştirilir; çözünürlük 0,2–2 nm aralığında slit ve ızgara seçimine göre belirlenir. Üreticinin uygulama listesi Raman, floresans, medikal tanı, gaz tespiti ve plazma spektroskopisini kapsar. Fiber demet konfigürasyonunuzu ve hedef bandınızı iletin — ızgara/slit eşleşmesini birlikte kuralım; SR100-ailesiyle optik-platform akrabalığı düzenek geçişini kolaylaştırır.

Devreye alma

ST75Z'nin gücü fiber-demet eşleşmesindedir: çekirdek sayısı, demet geometrisi ve slit hizası kurulumda birlikte ayarlanır — bu adım atlanırsa %90 kuantum veriminin bir kısmı kapıda kalır. Bant/ızgara seçimi hedef deney listesiyle kilitlenir; uzun-pozlama protokollerine periyodik karanlık-referans ve çift-kare (kozmik-artefakt) kontrolü yazılır. Medikal-tanı araştırmalarında numune-arayüz tarafı (prob/küvet) ayrıca projelendirilir; düzenek planınızı iletin.

USB üzerinden veri akışı ve SMA905 girişi, mevcut düzeneklere geçişi hızlandırır; SR100-platform akrabalığı sayesinde fiber ve tutucu envanteriniz büyük ölçüde yeniden kullanılır. Deney listeniz netse ızgara-slit hesabını sipariş öncesi çıkarırız.
