ST50S Transmisyon Görüntüleme Spektrometresi (1064 nm NIR) · Jinsp

Bakış

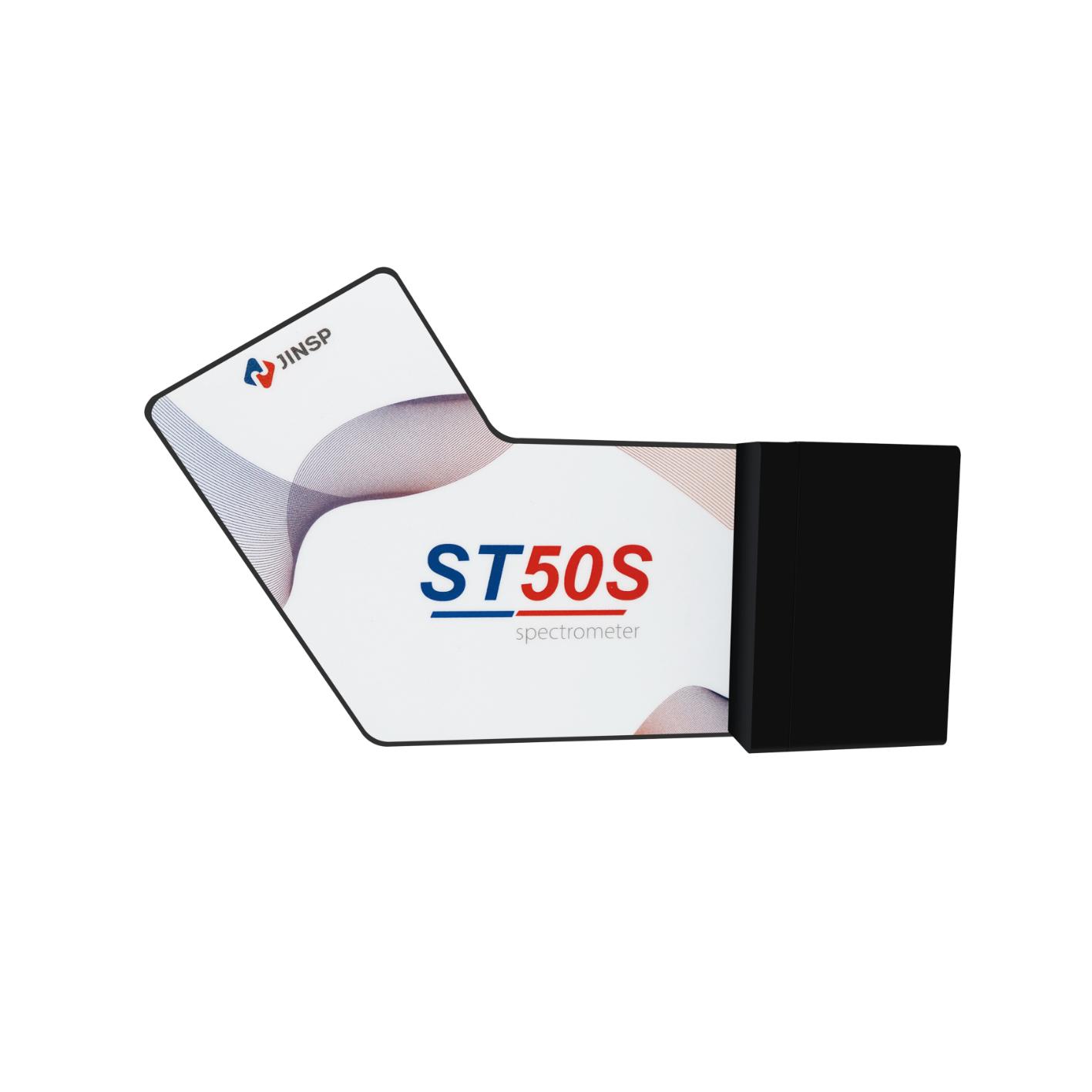

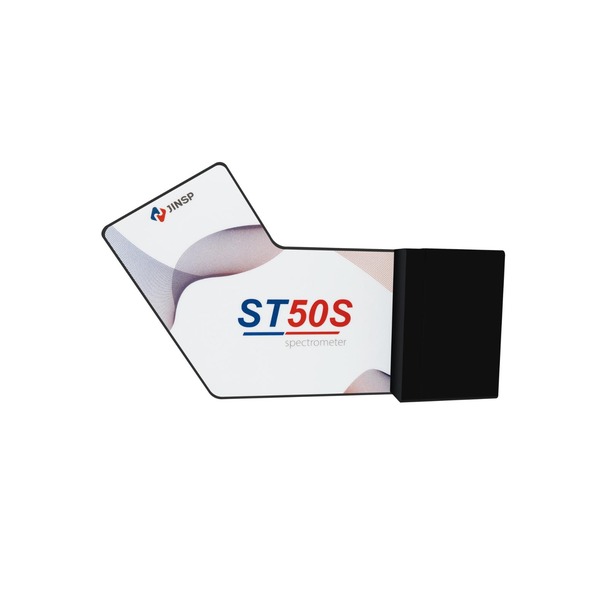

ST50S, ~%90 kırınım verimli VPH transmisyon ızgarasını Hamamatsu iki kademeli soğutmalı InGaAs sensörle birleştiren, 1064 nm konfokal Raman mikroskopisi için tasarlanmış yüksek hassasiyetli bir görüntüleme spektrometresidir. 1080-1330 nm (140-1880 cm⁻¹) aralığını 0,25 nm'ye varan çözünürlükle kapsar; ST100S/ST90S ailesinin NIR (1064 nm) muadilidir. İki dedektör seçeneği sunulur (ST50S1 Hamamatsu -20 °C, ST50S2 Andor -80 °C).

1064 nm'in değeri

Boya, pigment, biyolojik doku gibi numunelerde 532/785 nm uyarım güçlü floresans uyandırır ve Raman pikleri arka-planda kaybolur; 1064 nm bu tuzağın panzehiridir. ST50S, 1080–1330 nm (140–1880 cm⁻¹) bandını >%85 verimli VPH transmisyon ızgarasıyla açar ve iki kademeli soğutmalı InGaAs sensörle okur — NIR'de dedektör gürültüsü hızla büyüdüğünden soğutma burada konfor değil şarttır.

İki dedektör seçeneği

ST50S1 (Hamamatsu, -20 °C) rutin 1064 nm Raman'ının dengeli seçimidir; ST50S2 (Andor, -80 °C) en zayıf sinyallerde gürültü tabanını daha da bastırır. Her ikisinde 0,25 nm'e (25 µm slit) inen çözünürlük, SMA905/Ø10 mm çok-çekirdekli fiber girişi, NA 0,25, 1 ms–3600 s entegrasyon ve 16-bit ADC ortaktır; güç ihtiyacı DC 5 V'tur.

Seçim notu

Aile lazere göre ayrışır: 532 nm→ST90S, 785 nm→ST100S, 1064 nm→ST50S. Numunenizin floresans eğilimi ve hedef kayma bandınızla dedektör (S1/S2) ve slit seçimini birlikte yapalım; konfokal mikroskop entegrasyonu için fiber arayüz tercihi de bu aşamada netleşir.

Teslimat ve destek

Dedektör seçeneği (S1/S2), slit ve fiber arayüzü sipariş aşamasında netleştirilir; 1064 nm düzeneklerde lazer-prob-spektrometre üçlüsünün bant uyumu kritik olduğundan, mevcut ekipmanınızın teknik föyüyle birlikte değerlendirme yapıyoruz.
