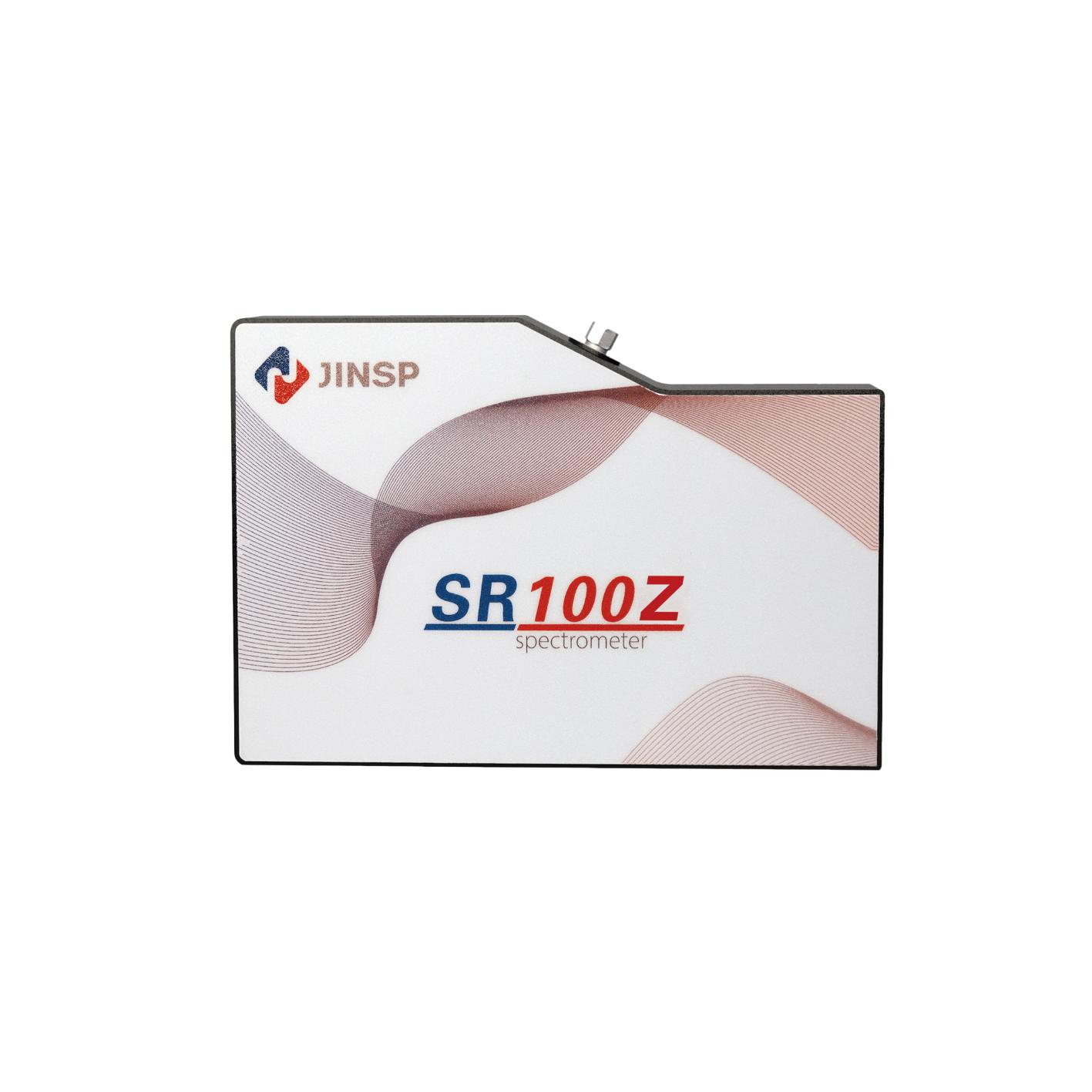

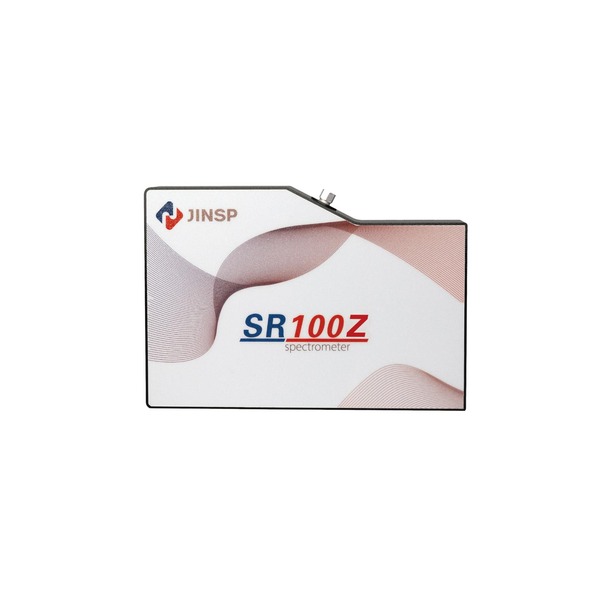

SR100Z Yüksek Hassasiyetli Spektrometre · Jinsp

Bakış

SR100Z, sabit çip sıcaklığı ve artırılmış dayanıklılık için termoelektrik soğutmalı, arka aydınlatmalı Hamamatsu S11850 CCD kullanır. 2048 × 64 pikselli geniş dizisi daha fazla optik sinyal toplar ve morötesinden yakın kızılötesine kadar lineer dizilerin iki katı kuantum verimi sunar; UV veriminde %70'e ulaşır. Yüksek çözünürlüklü optik yol ve FPGA sinyal işleme ile floresans, transmisyon/reflektans ve Raman uygulamalarında kararlı çalışma hedeflenir.

Geniş bant + soğutma birlikteliği

Çoğu ölçüm programı tek dalga-boyu bölgesinde durmaz: aynı laboratuvar sabah UV absorpsiyonu, öğleden sonra görünür bölge floresansı, ertesi gün NIR kenarında reflektans çalışabilir. SR100Z'nin 200–1100 nm kapsamı bu programın tamamını tek cihazda tutar; arka aydınlatmalı S11850'nin ~5 °C'ye sabitlenen çip sıcaklığı ise gün boyu süren seanslarda taban çizgisinin kaymasını engeller — karşılaştırılabilir spektrumların ön şartı budur.

2048×64 dizinin anlamı

2048 kolonluk yatay eksen spektral detayı, 64 satırlık dikey eksen ise toplanan ışık miktarını taşır: lineer dizilere göre iki kata varan kuantum verimi avantajı, zayıf numunelerde entegrasyon süresini kısaltır. F/4 çapraz tasarım, SMA905/serbest-uzay girişi ve 10–200 µm seçilebilir slit, mevcut optik düzeneklere uyumu kolaylaştırır.

Seçim notu

Önceliğiniz en zayıf sinyalde en düşük gürültüyse alan-dizisi odaklı SR100Q'ya, önceliğiniz geniş bantta dengeli hassasiyetse SR100Z'ye bakın; iki kardeş model aynı optik platformu paylaştığı için düzenek tarafında geçiş maliyeti düşüktür. Uygulamanızı iletin, slit/konfigürasyon seçimini birlikte yapalım.

Teslimat ve destek

Slit seçimi (10–200 µm) ve giriş tipi (SMA905/serbest-uzay) sipariş aşamasında yapılandırılır. Geniş-bant çalışmada kaynak ve fiberin 200 nm ucunu gerçekten taşıdığını kurulumda birlikte doğrulamak, sonraki tüm ölçümlerin sağlığını belirler — ilk devreye almada uygulama desteği veriyoruz.
