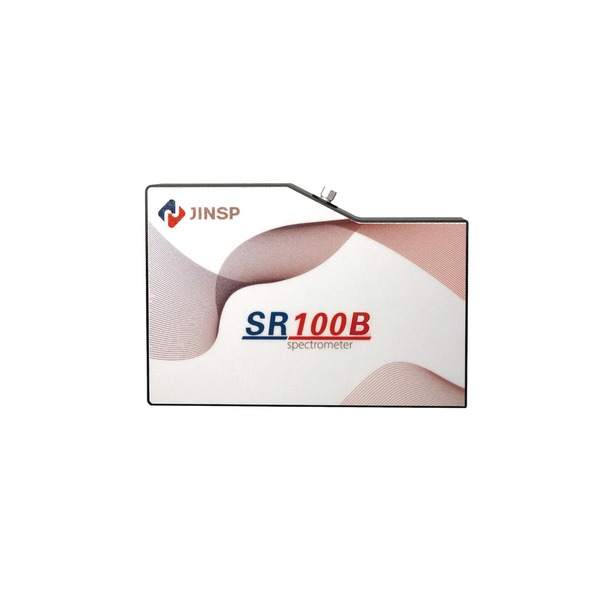

SR100B Yüksek Hassasiyetli Spektrometre · Jinsp
Arka aydınlatmalı soğutmalı Hamamatsu S10420 CCD çipli, 200-1100 nm geniş bantlı, zayıf sinyal için yüksek hassasiyetli fiber spektrometre.
Teslimat 4–6 hafta
Teklifle netleşir
Adet ve kurumsal/kamu alımında teklif alın — tahmin değil, gerçek rakam.
- Teklifte net fiyat + teslim
- e-Fatura · kurumsal / kamu
- Kurulum ve kullanım desteği — cihaza göre
- Garanti · üretici koşulları
Fiyatı değiştirenler yukarıdaki opsiyonlar. Aşağıdaki aksesuarlar ayrı ürün; seçince bu fiyat güncellenmez.
Genel Bakış
Bakış
SR100B, daha geniş algılama alanı ve kararlı spektrum için arka aydınlatmalı soğutmalı Hamamatsu S10420 CCD kullanır. 2048 × 64 pikselli dizisi ve 14 × 14 µm piksel boyutuyla 200-1100 nm aralığında yüksek hassasiyet sunar; F/4 çapraz optik tasarımı ve 100 mm odak uzaklığıyla SR100Z/SR100Q ailesinin yanında absorpsiyon, geçirgenlik ve reflektans ölçümü ile floresans/Raman OEM modülleri için tasarlanmıştır. LIBS sisteminde çok-kanallı spektrometre bileşeni olarak da kullanılır.
Geniş alan, kararlı spektrum
SR100B'nin arka-aydınlatmalı S10420 CCD'si 2048×64 piksellik dizisiyle ışığı geniş bir alanda toplar; soğutma, uzun entegrasyonlarda karanlık akımın birikmesini bastırır. Sonuç, 200–1100 nm bandının tamamında zayıf sinyallerin — floresans kuyrukları, seyreltik çözelti absorpsiyonu, Raman pikleri — güvenilir okunmasıdır. 10 µm slitle 1,0 nm'nin altına inen çözünürlük, bant-yapısı ayrıntısının korunmasını sağlar.
Platform ortaklığı
F/4 çapraz tasarım, 100 mm odak, NA 0,13, SMA905/serbest-uzay girişi ve 10–200 µm seçilebilir slit — SR100 ailesinin ortak optik platformu — düzenek tarafında kardeş modellerle birebir değiştirilebilirlik verir. Spektral aralık model varyantına göre daraltılabilir; dar-bant varyantlar aynı gövdede daha ince örnekleme sunar.
Seçim notu
Aile içinde konum: en zayıf sinyal ve alan-dizisi önceliği → SR100Q; ~5 °C sabit çip sıcaklığıyla geniş bant → SR100Z; geniş algılama alanı + kararlı spektrum dengesi → SR100B. Uygulamanız ve numune sınıfınızla varyant/slit seçimini birlikte netleştirelim.
Teslimat ve destek
Varyant (spektral aralık), slit ve giriş tipi sipariş aşamasında yapılandırılır; mevcut SR100-platformu düzeneklerine geçiş, optik arayüz ortaklığı sayesinde ek adaptasyon istemez. İlk devreye almada ölçüm zincirinin uçtan uca doğrulanması için uygulama desteği veriyoruz.
Bu ürün kime uygun?
Arka aydınlatmalı soğutmalı Hamamatsu S10420 CCD çipli, 200-1100 nm geniş bantlı, zayıf sinyal için yüksek hassasiyetli
1100 nm üzeri NIR işleri (InGaAs sınıfı gerekir) ve soğutma gerektirmeyen rutin ölçümler (SR50C mini ailesi yeterlidir).
Teknik Özellikler
| Marka | Jinsp |
| Model / kod | JIN-28 |
| Kategori | Lazer & spektrum |
| Dedektör | arka aydınlatmalı soğutmalı Hamamatsu S10420 CCD |
| Efektif piksel | 2048 × 64 |
| Piksel boyutu | 14 × 14 µm |
| Algılama alanı | 28,672 × 0,896 mm |
| Spektral aralık | 200-1100 nm (modele göre varyant) |
| Çözünürlük | <1,0 nm @ 10 µm slit |
| Optik tasarım | F/4 çapraz |
| NA | 0,13 |
| Odak uzaklığı | 100 mm |
| Giriş sliti | 10 / 25 / 50 / 100 / 200 µm (özelleştirilebilir) |
Rakamların anlamı
2048×64 piksel, 28,7×0,9 mm alan: ışık toplama kapasitesi zayıf sinyalde entegrasyonu kısaltır.
10 µm slitle bant-yapısı ayrıntısı korunur — geniş bantla ince detay aynı gövdede.
Denetime hazır
Masada nasıl çalışır?
Aynı sınıftan, satır satır
| Özellik | Bu model (SR100B) | Kardeş (SR100Z) |
|---|---|---|
| Dedektör | Soğutmalı Hamamatsu S10420 | TE-soğutmalı S11850 (~5 °C) |
| Çözünürlük | <1,0 nm @ 10 µm slit | |
| Ortak yapı | 2048×64 · 14×14 µm · F/4 · 100 mm | aynı |
Doğru ölçümün disiplini
Kutuda ne var
- Ana ünite — JIN-28
- Standart aksesuar seti
Sipariş ve Teslimat
Fiyatı neden sayfada yazmıyor?
Fiyat ve teslim süresi, ihtiyacınıza göre hazırlanan teklifle netleşir — tahmin değil, gerçek rakam. Teklif isteyin ya da Nova'ya sorun.
Teslim süresi ne kadar?
Net teslim tarihi teklif öncesi yazılı verilir; stok/sevkiyat ürün ve döneme göre değişir.
Kurumsal / kamu alımı ve fatura?
e-Fatura, kurumsal ödeme ve kamu ihale evrakı sağlanır.
Bu ürün uygulamama uygun mu, emin değilim?
Uygulamanızı ve numunenizi yazın; uygun değilse 'değil' der, doğru ürüne yönlendiririz. Yetmeyeni satmayız.
Kurulum ve kullanım desteği var mı?
Kurulum gerektiren cihazlarda uzaktan kurulum ve kullanım desteği sağlanır; yerinde eğitim talep üzerine.
