Bakış

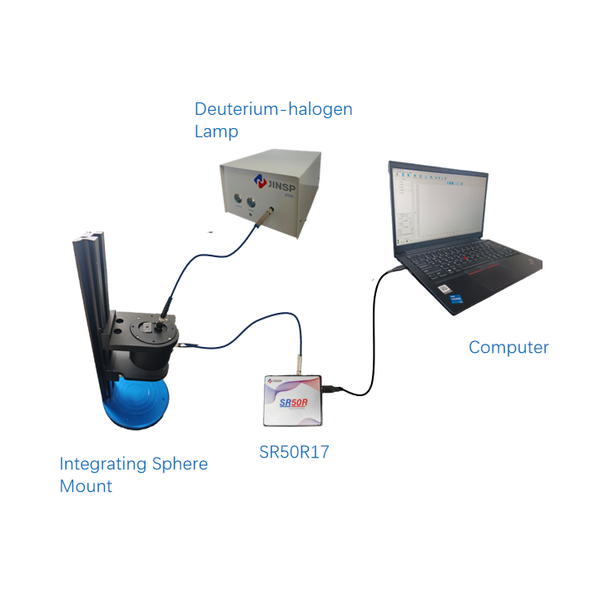

JINSP, üç temel spektroskopik ölçüm yöntemini aynı modüler mimari üzerinde sunar. Her sistem kararlı bir ışık kaynağı, optik fiber, JINSP SR50C (200-1000 nm) veya SR50R17 (900-1700 nm) mini fiber spektrometre, numune/test tutucusu ve veri işleme yazılımından oluşur. Geçirgenlik sistemi numuneden geçen ışığı, absorpsiyon sistemi ışık yoğunluğundaki değişimi, reflektans sistemi ise yüzeyden yansıyan ışığı ölçerek numunenin bileşim, yapı ve optik özelliklerini ortaya koyar. Tutucular geçirgenlik/reflektans montajı ya da entegre küre olarak yapılandırılabilir; ışık kaynağı ve spektrometre tipi ihtiyaca göre özelleştirilir. Tahribatsız analiz sunar.

Üç yöntem, tek mimari

Geçirgenlik, absorpsiyon ve reflektans aynı optik zincirin üç düzenlemesidir: kararlı ışık kaynağı, fiber, spektrometre ve numune tutucusu. Sistem ailesi bu ortaklığı kullanır — absorpsiyon için 1 cm yollu küvet ve kolimatör lensler, yüzey ölçümü için geçirgenlik/reflektans montajı ya da entegre küre takılır; spektrometre ve kaynak sabit kalır. Böylece laboratuvar, yöntem değiştirdikçe cihaz değil yalnız tutucu değiştirir.

Bileşen kalitesi

Döteryum-halojen kaynak 180–2500 nm bandı kapsar; saatte %0,01'in altındaki kararlılığı ve ~2000 saat lamba ömrü, uzun seanslarda taban çizgisinin güvenilirliğini taşır. Spektrometre tarafında SR50C (200–1000 nm, 2,4 nm çözünürlük) UV-VIS işlerini, SR50R17 (900–1700 nm, 6,5 nm) NIR bandını üstlenir; kuvars ya da Y-tipi fiber düzeneği tamamlar.

Seçim notu

Ölçmek istediğiniz büyüklük (renk, konsantrasyon, film geçirgenliği, yüzey reflektansı) ve dalga-boyu bandınız sistemin omurgasını belirler; numune sınıfınızı iletin, kaynak-spektrometre-tutucu kombinasyonunu birlikte kuralım. Sistem büyüdükçe aynı mimariye ikinci spektrometreyi eklemek de mümkündür.
