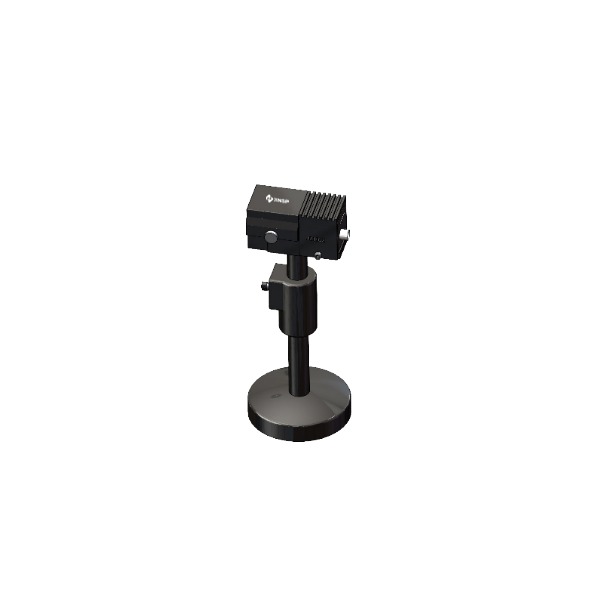

Jinsp BA1023 Işın Profil Analizörü (Beam Analyzer)
JINSP BA1023 ışın profil analizörü: 2.3MP CMOS kamera (5,86 µm piksel), 400–1000 nm, 41 fps, Gauss/düz-tepe fit, opsiyonel güç ölçümü — lazer ışınının şekil-boyut-konum-güç karnesi.
Teklifle netleşir
Adet ve kurumsal/kamu alımında teklif alın — tahmin değil, gerçek rakam.
- Teklifte net fiyat + teslim
- e-Fatura · kurumsal / kamu
- Kurulum ve kullanım desteği — cihaza göre
- Garanti · üretici koşulları
Bu ürün ne işe yarar?
Bakış
JINSP BA1023, lazer ışınının kesit profilini kameralı yöntemle ölçen bir analizördür: spot şekli, boyutu ve konumu yüksek hassasiyetle belirlenir; opsiyonel güç-ölçümü ışık şiddetini aynı ekranda karneye ekler. Sensör 2.3 MP, 1/1.2" CMOS'tur (5,86 µm piksel, 11×7 mm alan); bant 400–1000 nm (300–1100 nm'e genişletilebilir), kare hızı 1920×1200'de 41 fps'dir.
Ölçüm yetenekleri
Yazılım gerçek-zamanlı spot şekli ve iki-eksenli ölçüm verir; Gauss ve düz-tepe (flat-top) fit yapar, iki-boyutlu ışın haritası çizer. Konum-izleme, kayıtla karşılaştırma, kullanıcı-tanımlı ölçüm noktaları ve mesafe hesabı; istatistik ekranında merkroid, tepe, Gauss-korelasyonu ve güç değerleri MAX/ortalama/standart-sapma ile listelenir. 34 µs–10 s pozlama (otomatik/manuel/tek-tuş), arka-plan yakalama-çıkarma, 0–20 dB kazanç, ortalama-şiddet tetikli darbe-karesi ve üç harici I/O ile laboratuvar otomasyonuna bağlanır.
Pratik yapı
Takılabilir soğurmalı zayıflatıcılar ve serbestçe kombinlenen filtrelerle farklı güç seviyelerine uyarlanır; USB 3.0 (USB 2.0 uyumlu) tek kablodan hem güç hem veri taşır; koruma sınıfı IP30'dur. Lazer geliştirme, hizalama ve kalite-güvence hattında ışının 'göz'üdür — kaynak, hizalanan optik ya da üretim çıkış-kontrolü fark etmez.
Devreye alma
BA1023 kurulumunun kritik hesabı zayıflatmadır: lazerinizin gücü ve darbe rejimine göre soğurmalı zayıflatıcı + filtre kombinasyonu sensör-güvenli aralığa indirilir — bu hesap sipariş aşamasında birlikte yapılır, yanlış hesap sensör bedelidir. Kurulumda arka-plan yakalanıp çıkarılır, fit-parametreleri (Gauss/düz-tepe) ışın tipinize göre seçilir; I/O tetikleme kullanılacaksa istasyon otomasyonuyla eşleştirilir. Güç-ölçüm opsiyonu kullanılacaksa kalibrasyon 'temel güç' girişiyle yapılır.
Bu ürün kime uygun?
Lazer geliştirme ve üretiminde ışın profili karakterizasyonu; optik hizalama; ışın-kalite (Gauss/düz-tepe) doğrulama; güç-destekli spot analizi.
1000 nm üzeri bantta ölçüm (genişletme 1100 nm'le sınırlı) ve doğrudan yüksek-güç ışını (zayıflatıcı konfigürasyonu şarttır — sipariş öncesi birlikte hesaplanır).
Tam liste, kullanım notlarıyla
| Marka | Jinsp |
| Model / kod | JIN-33 |
| Kategori | Türbidimetre |
| Sensör | 2.3 MP 1/1.2" CMOS endüstriyel alan-tarama · 5,86×5,86 µm piksel · 11×7 mm alan |
| Bant | 400–1000 nm (300–1100 nm'e genişletilebilir) |
| Dinamikler | 12-bit AD · 70 dB dinamik aralık · 40 dB S/G · 0–20 dB kazanç |
| Kare hızı / pozlama | 41 fps @1920×1200 · 34 µs–10 s (oto/manuel/tek-tuş) |
| Minimum spot | 30 µm (5 piksel) |
| Arayüz | USB 3.0 (2.0-uyumlu, güç+veri) · 3× harici I/O (P7) |
| Koruma | IP30 · takılabilir soğurmalı zayıflatıcı + serbest filtre kombinasyonu |
Rakamların anlamı
Gauss/düz-tepe fit + merkroid/eksen/istatistik: 'ışın güzel görünüyor' yerine sayılarla ışın-kalite kaydı.
USB 3.0 güç+veri ve harici I/O tetikleme: analizör, lazer test istasyonuna dakikalar içinde girer.
Masada nasıl çalışır?
Aynı sınıftan, satır satır
| Özellik | BA1023 (kameralı analiz) | Termal güç-ölçer (klasik) |
|---|---|---|
| Ölçülen | Şekil+boyut+konum+güç(ops.) | Yalnız toplam güç |
| Uzaysal çözünürlük | 5,86 µm piksel | yok |
| Fit/istatistik | Gauss, düz-tepe, süreç kaydı | yok |
Doğru ölçümün disiplini
Kutuda ne var
- Ana ünite — JIN-33
- Standart aksesuar seti [künye — kutu içeriği sipariş öncesi üreticiden teyit edilir]
Sipariş, teslim, uygunluk
Fiyatı neden sayfada yazmıyor?
Fiyat ve teslim süresi, ihtiyacınıza göre hazırlanan teklifle netleşir — tahmin değil, gerçek rakam. Teklif isteyin ya da Nova'ya sorun.
Teslim süresi ne kadar?
Net teslim tarihi teklif öncesi yazılı verilir; stok/sevkiyat ürün ve döneme göre değişir.
Kurumsal / kamu alımı ve fatura?
e-Fatura, kurumsal ödeme ve kamu ihale evrakı sağlanır.
Bu ürün uygulamama uygun mu, emin değilim?
Uygulamanızı ve numunenizi yazın; uygun değilse 'değil' der, doğru ürüne yönlendiririz. Yetmeyeni satmayız.
Kurulum ve kullanım desteği var mı?
Kurulum gerektiren cihazlarda uzaktan kurulum ve kullanım desteği sağlanır; yerinde eğitim talep üzerine.
