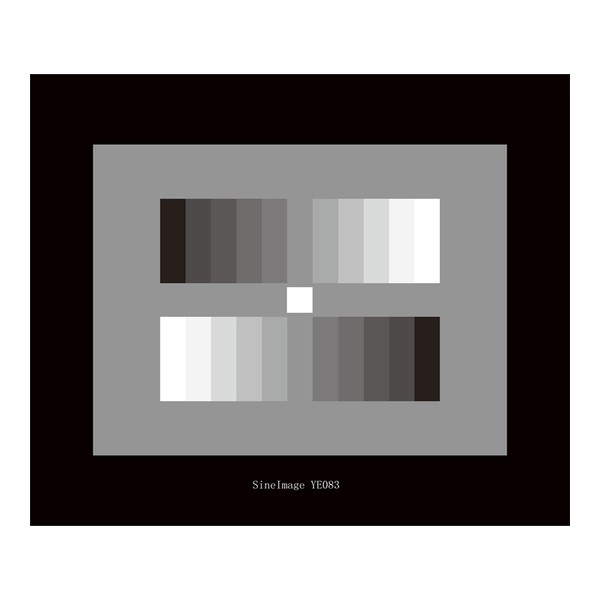

SineImage YE083 ITE Gri Skala Kartı I (Gama = 0,45) (3NH)

Bakış

SineImage YE083 ITE Gri Skala Kartı I, elektronik kameralarda yarı-ton reprodüksiyonunu değerlendirmek için gri bir zemin üzerine yerleştirilmiş iki adet 11 kademeli ters-yönlü (counter current) gri skala içerir. Gama değeri 0,45, kademeler logaritmik 11 basamak ve kontrast aralığı 40:1'dir; zemin yoğunluğu D=0,62'dir. Kart, 11 kademe boyunca yoğunluk ve yansıtma ölçümleri sağlar: 1. kademe D=0,05 (yüzde 89 yansıtma) ile 11. kademe D=1,65 (yüzde 2 yansıtma) arasında değişir; skalalar arasındaki beyaz alan D=0,05 (yüzde 89 yansıtma) değerindedir. Uygun biçimde gama-düzeltilmiş ekipmanla kullanıldığında iki adet 11 kademeli ters-yönlü doğrusal kademe sinyali üreterek kamera sinyal değerlendirmesi için tasarlanmıştır; bu da görüntü sistemlerinde tonal reprodüksiyon doğruluğunun değerlendirilmesine imkân verir ve dalga biçimi monitöründe seviye doğrulamasını kolaylaştırır. Ters yönlü iki gri skala, görüntünün farklı bölgelerinde tonal doğrusallığın karşılaştırılmasına imkân verir; gama 0,45 düzeltmeli ekipmanla üretilen doğrusal kademe sinyalleri, dalga biçimi monitöründe her kademenin hedef seviyeyle örtüşüp örtüşmediğinin kolayca doğrulanmasını sağlar. Kart, elektronik ve yayın kameralarının tonal reprodüksiyon kalitesinin standart ve tekrarlanabilir biçimde değerlendirilmesinde temel bir araç olarak kullanılır ve dalga biçimi monitörüyle sinyal seviyesi doğrulamasını kolaylaştırır. Böylece kameranın ürettiği kademe sinyallerinin hedef gama eğrisiyle örtüşüp örtüşmediği kolayca doğrulanabilir.

Ölçtüğü

Yarı-ton reprodüksiyonu (gama 0,45): iki 11 kademeli ters-yönlü gri skala, yoğunluk 0,05-1,65, kontrast 40:1.

Uygunluk

Elektronik ve yayın kameralarının yarı-ton reprodüksiyonu ve gama 0,45 sinyal doğrusallığını değerlendiren görüntü laboratuvarları.
