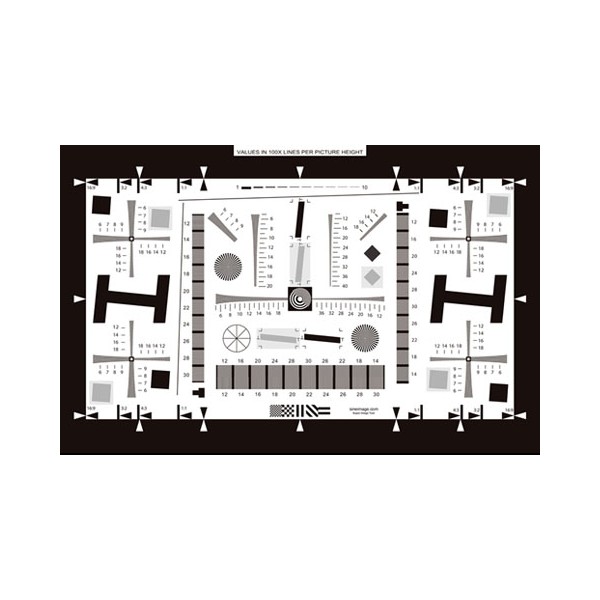

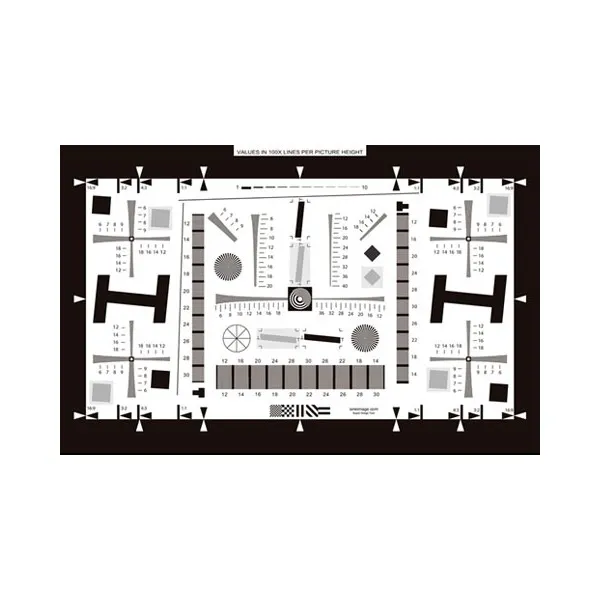

SineImage QA-77 ISO 12233 Geliştirilmiş Çözünürlük Test Kartı (3NH)

Bakış

SineImage QA-77 ISO 12233 Geliştirilmiş Çözünürlük Test Kartı, dijital kamera çözünürlüğünü ve görüntü kalitesini standart fotoğrafik testle değerlendirir. QA-77 modeli ISO 12233:2000 tabanlıdır ve öncülü QA-72'nin ötesinde geliştirilmiş özellikler içerir. Test öğeleri arasında bir yıldız-sektör (star sector) hedefi, 5 derecelik eğik-bar (slant bar), SFR (uzaysal frekans yanıtı) analizi için 5 derecelik koyu-gri kare ve hiperbolik kamalar bulunur; çözünürlük aralığı 100 ile 4000 piksel-yüksekliği başına çizgi genişliği (LW/PH) arasındadır. Beş büyütme seçeneğiyle sunulur: NE-10-50A (0,5X, 10 x 17,8 cm), NE-10-100A (1X, 20 x 35,6 cm), NE-10-200A (2X, 40 x 71,1 cm), NE-10-400A (4X, 80 x 142,2 cm) ve NE-10-800A (8X, 160 x 284,4 cm). Üretici, bu kartın güncellenmiş ISO 12233:2014 standardını karşılamadığını ve güncel uyum testi için daha yeni E-SFR kartının önerildiğini belirtir. Yıldız-sektör hedefi görsel çözünürlük okumasına, eğik-bar ve koyu-gri kare ise kenar-tabanlı SFR analizine imkân verir; farklı büyütme boyutları, düşük çözünürlüklü kompakt kameralardan yüksek çözünürlüklü sistemlere kadar geniş bir yelpazenin aynı yöntemle test edilmesini sağlar. Kart, kamera geliştirme ve kalite kontrolünde çözünürlük ve SFR performansının standart biçimde değerlendirilmesinde kullanılan bir referanstır.

Ölçtüğü

Dijital kamera çözünürlüğü (ISO 12233:2000 tabanlı, geliştirilmiş): yıldız-sektör, 5° eğik-bar, SFR için koyu-gri kare, hiperbolik kama (100-4000 LW/PH).

Uygunluk

Dijital kameraların çözünürlük ve SFR performansını ISO 12233:2000 tabanlı geliştirilmiş kartla ölçen kamera üreticileri ve görüntü kalite laboratuvarları.
