SineImage YE0117 HDTV Üniversal Test Kartı (3NH)

Bakış

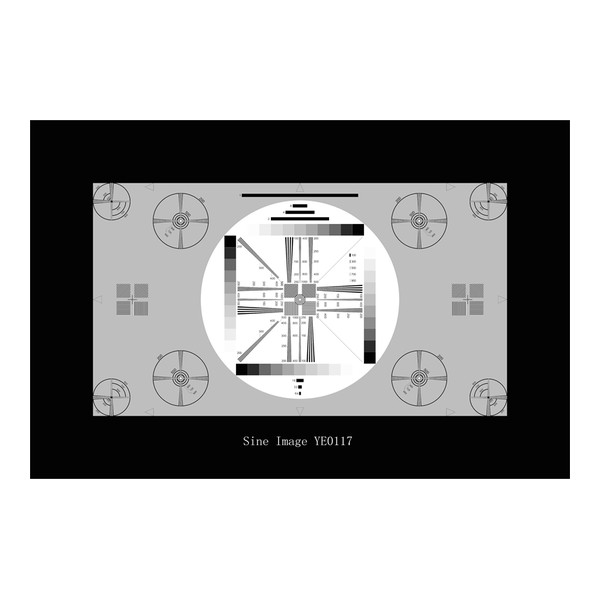

SineImage YE0117 HDTV Üniversal Test Kartı, HDTV kameraların iletim karakteristiğinin hızlı ve büyük ölçüde görsel olarak değerlendirilmesini sağlar; hem 16:9 hem de 4:3 formatlı kameraları test edebilir. Kart, D=0,75 (yüzde 18 yansıtma) değerinde gri bir zemin üzerine yerleştirilmiş daireler, gri skalalar, yatay ve dikey çizgilerden oluşur. Merkezdeki beyaz daire, gri skalalar ile çözünürlük kamalarını içerir ve her biri 11 adımlı, D=0,15'ten D=1,65'e doğrusal ilerleyen dört gri skala yarı-ton renderını değerlendirmek için kullanılır. Çözünürlük kamaları 100 ile 1000 cph (yükseklik başına çevrim) arasındaki frekansları kapsar; 0, 45, 90 ve 135 derecelik çizgi rasterleri 200 cph frekans üretir ve 1, 2, 4, 8, 16, 32, 64 cph uzunluğundaki bar öğeleri çözünürlük değerlendirmesi sağlar. 16:9 format merkez çizgi okları ve 4:3 format köşe oklarıyla işaretlenmiştir. Kartın amacı, HDTV kameranın çözünürlük, gri-ton geçişi ve iletim karakteristiğini tek bir düzende ve büyük ölçüde görsel olarak hızlıca değerlendirmektir; bu sayede kamera ayar ve kalite kontrol hatlarında pratik bir referans sağlar. Farklı en-boy oranlarındaki işaretler, aynı kartın hem 16:9 hem de 4:3 kameralarla kullanılmasına imkân verir.

Ölçtüğü

HDTV kamera iletim karakteristiği: çözünürlük (100-1000 cph kama), gri skala/yarı-ton (11 adım, D=0,15-1,65) ve format uyumu (16:9 ve 4:3).

Uygunluk

HDTV ve yayın kameralarının çözünürlük, gri skala ve iletim karakteristiğinin görsel ve ölçümsel değerlendirmesini yapan görüntü laboratuvarları ve kamera üreticileri.
