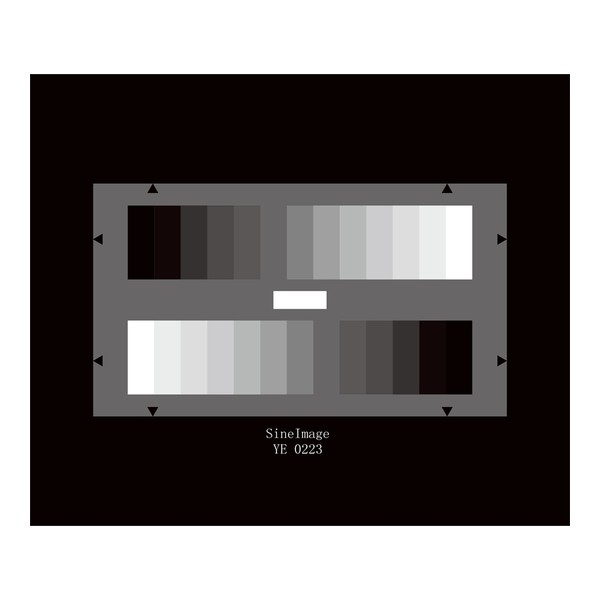

SineImage YE0223 HDTV Gri Skala Test Kartı (3NH)

Bakış

SineImage YE0223 HDTV Gri Skala Test Kartı, elektronik kameralarda yarı-ton reprodüksiyonunu değerlendirir ve D=0,75 gri zemin üzerine yerleştirilmiş iki adet 13 kademeli ters-yönlü (counter current) gri skala içerir. Kontrast aralığı 200:1'dir; gama değerleri yoğunluk için 0,45, geçirgenlik için 2,2 olarak verilir ve zemin (beyaz alan) yoğunluğu D=0,05 (yüzde 89 yansıtma) değerindedir. On üç kademeli skala, yoğunluk 0,05'ten 2,35'e uzanarak yüzde 89'dan yüzde 0,5'e kadar yansıtmayı kapsar. Kart, optimum kalibre edilmiş ekipmanla iki adet 13 kademeli ters-yönlü doğrusal kademe sinyali üreterek kameranın gama düzeltmesinin değerlendirilmesini sağlar; bu da onu görüntü kalite kontrolü için temel bir araç yapar. Logaritmik olarak kademelenmiş skalalar, her kademe için standartlaştırılmış yoğunluk ve yansıtma değerleri ve video ekipmanı performansının hassas değerlendirmesi için tasarlanmış yapısıyla yayın kameralarında yaygın kullanılır. İki yüze bir kontrast oranı ve on üç kademe, HDTV kameraların geniş tonal aralıkta gama davranışını ayrıntılı biçimde sınamaya imkân verir; standartlaştırılmış yoğunluk ve yansıtma değerleri, farklı kameraların aynı ölçekte karşılaştırılmasını ve gama düzeltmesinin ince ayarını mümkün kılar. Kart, yayın ve stüdyo kameralarının kalite kontrolünde tekrarlanabilir bir gama ve tonal referans sağlayarak cihazlar arası tutarlılığı destekler.

Ölçtüğü

HDTV yarı-ton reprodüksiyonu: iki 13 kademeli ters-yönlü gri skala, yoğunluk 0,05-2,35, kontrast 200:1, gama 0,45/2,2.

Uygunluk

HDTV ve yayın kameralarının yarı-ton reprodüksiyonu, gama düzeltmesi ve geniş kontrast tonal doğrulamasını değerlendiren görüntü laboratuvarları.
