SineImage YE0153 11 Adımlı Gri Skala Test Kartı (3NH)

Bakış

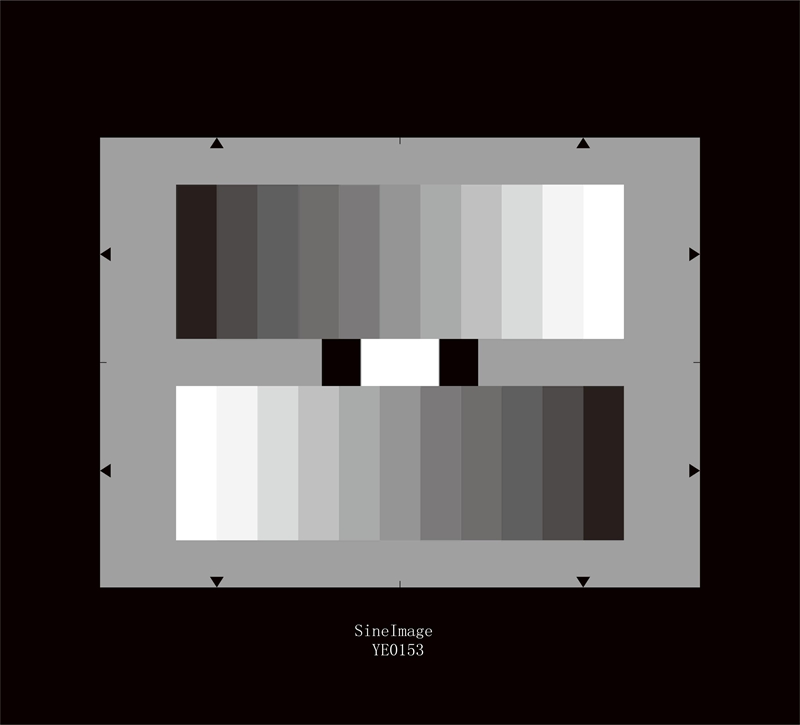

SineImage YE0153 11 Adımlı Gri Skala Test Kartı, elektronik kameralarda yarı-ton reprodüksiyonunu değerlendirmek için nötr gri bir zemin üzerine yerleştirilmiş iki adet 11 kademeli ters-yönlü (counter current) gri skala içerir. Kontrast aralığı 40:1'dir; gama değerleri yoğunluk için 0,45, yansıtma için 2,2 olarak verilir (karşılıklı ilişki). Yoğunluk aralığı 0,05 ile 1,65 arasında değişir: 1. kademe 0,05 (yüzde 89 yansıtma), 11. kademe 1,65 (yüzde 2 yansıtma) değerindedir. Kart ayrıca skalalar arasında yoğunluğu 2,4 üzerinde (yansıtma yüzde 0,5 altı) siyah referans alanları ve 0,05 yoğunluğunda beyaz alanlar içerir. Kartın temel uygulaması, elektronik kameraların yarı-ton reprodüksiyonunun değerlendirilmesi ve gama-düzeltmeli görüntü sistemlerinin doğrulanmasıdır; bu yönüyle farklı sektörlerde görüntü kalite değerlendirmesinde kullanılır ve dalga biçimi monitöründe sinyal seviyelerinin standart referansla karşılaştırılmasını sağlar. İki ters-yönlü skala, görüntünün farklı bölgelerinde tonal doğrusallığın karşılaştırılmasına imkân verirken siyah ve beyaz referans alanları ölçüm öncesi seviye kalibrasyonu sağlar; bu da okunan kademe sinyallerinin hedef gama eğrisiyle örtüşüp örtüşmediğinin dalga biçimi monitöründe kolayca doğrulanmasına olanak tanır. Kart, elektronik ve yayın kameralarının tonal reprodüksiyon kalitesinin standart ve tekrarlanabilir biçimde değerlendirilmesinde temel bir referans olarak kullanılır ve farklı cihazların ortak ölçekte karşılaştırılmasını sağlar. Bu yönüyle kart, görüntü kalite kontrolünde yaygın kullanılan temel bir gri-skala referansıdır.

Ölçtüğü

Yarı-ton reprodüksiyonu: iki 11 kademeli ters-yönlü gri skala, yoğunluk 0,05-1,65, kontrast 40:1, gama 0,45/2,2.

Uygunluk

Elektronik ve yayın kameralarının yarı-ton reprodüksiyonu ve gama-düzeltmeli sistem doğrulamasını değerlendiren görüntü laboratuvarları.
