Abbe Refraktometre · Yüksek indis (1.4260-1.9218 nD), çoklu-dalga boyu — DR-M4 · Atago
Atago DR-M4 çoklu-dalga boyu Abbe refraktometresi; yüksek kırılma indisli malzemelerde (1,4260-1,9218 nD) 450-1100 nm aralığında kırılma indisi ve Abbe sayısı ölçer. Yüksek indisli optik…
€ 18.500≈ 998.476 TL + KDVTCMB ForexSelling · 2026-07-27
Adet ve kurumsal/kamu alımında teklif alın. TL karşılığı bilgilendirmedir.
- Teklifte net fiyat + teslim
- e-Fatura · kurumsal / kamu
- Kurulum + kullanım desteği
- Garanti · üretici koşulları
Bu ürün ne işe yarar?
Bakış
Kısaca: Standart Abbe cihazlarının üst sınırını aşan yüksek indisli malzemeleri (1,43-1,92 nD) dalga boyuna bağlı karakterize etmeniz gerekiyorsa DR-M4 bu bandın cihazıdır — DR-M2'nin yüksek indis versiyonudur: aynı çoklu-dalga boyu mimarisi, kaydırılmış ölçüm aralığı. Interference filtrelerle 450-1100 nm arasında seçilen dalga boylarında nD ölçer, Abbe sayısını 0,1 çözünürlükle verir; 589 nm'de doğruluk ±0,0002'dir. Yüksek indisli optik camlar, kristal ve seramik optikler bu aralığın tipik numuneleridir.

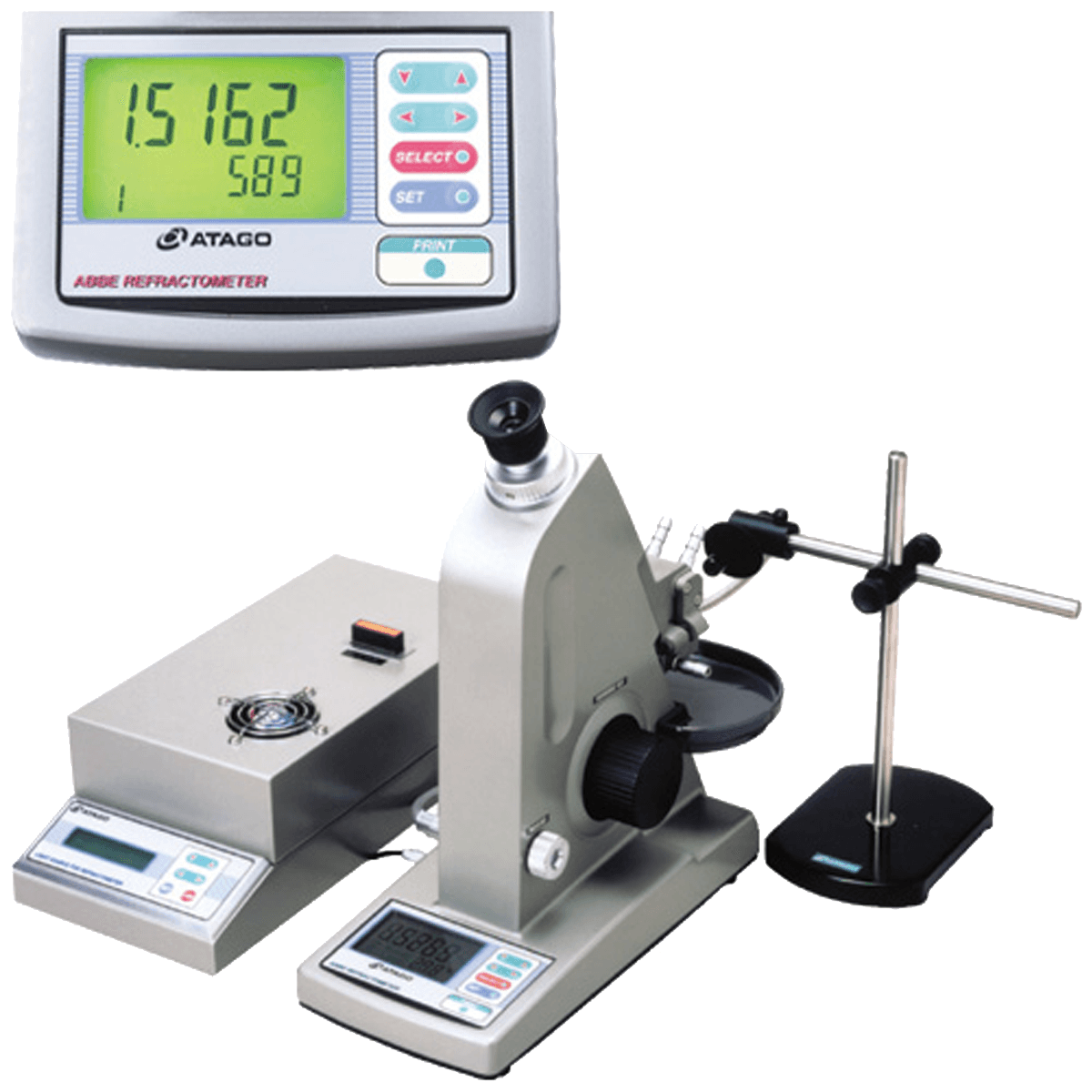

Sistem refraktometre gövdesi (13×29×31 cm, 6,0 kg) ve 12V 50W halojen ışık ünitesinden (15×33×11 cm, 3,2 kg) oluşur. 681-1100 nm bandındaki ölçümlerde RE-9119 Near Infrared Ray Viewer zorunludur — göz bu ışığı görmez. 500-650 nm bandında ±0,0002 doğruluk, birlikte verilen test parçasıyla kalibrasyona bağlıdır; hassas çalışmada numune sıcaklığı 5-50°C aralığında kontrol edilir. Halojen lambanın periyodik kontrolü ve değişimi spektral kararlılığın parçasıdır. Sonuçlar LCD panelde okunur, opsiyonel yazıcıya aktarılabilir.
Bu ürün kime uygun?
Yüksek indisli optik cam üreticileri ve kalite kontrol laboratuvarları, kristal/seramik optik karakterizasyonu, ileri optik malzeme Ar-Ge çalışmaları için: 450-1100 nm'de dalga boyuna bağlı nD + Abbe sayısı ölçümü.
1,4260 nD altındaki malzemeler (su bazlı çözeltiler, birçok polimer ve standart cam) aralık dışıdır — genel aralık (1,2743-1,7379 nD) için DR-M2'ye bakın. 1100 nm üstü (telekom 1310/1550 nm bandı) bu modelde ölçülemez — orası DR-M4/1550'nin işidir. Derişim/gıda ölçümü için bu sınıf cihaz gereksizdir.
Tam liste, kullanım notlarıyla
| Marka | Atago® |
| Model / kod | 1414 DR-M4 |
| Kategori | Abbe Refraktometre |
| Ölçülen | Kırılma indisi (nD) + Abbe sayısıDalga boyuna bağlı dispersiyon karakterizasyonu. |
| İndis aralığı | 1,4260 – 1,9218 nDYüksek indisli cam/kristal bandı. |
| Spektral aralık | 450 – 1100 nm681+ nm'de RE-9119 IR viewer zorunlu. |
| Doğruluk / çözünürlük | ±0,0002 (589 nm; test parçası kalibrasyonuyla) · 0,0001 nDAbbe sayısı çözünürlüğü 0,1. |
| Işık kaynağı | 12V 50W halojenPeriyodik lamba bakımı gerekir. |
| Sıcaklık | 5 – 50°CHassas ölçümde su banyosu kontrolü önerilir. |
| Gövde | 13×29×31 cm · 6,0 kgIşık ünitesi: 15×33×11 cm · 3,2 kg. |
Rakamların anlamı
İkisi aynı cihaz ailesidir; fark ölçüm bandıdır: DR-M2 1,2743-1,7379 nD (genel optik malzeme, polimer, standart cam), DR-M4 1,4260-1,9218 nD (yüksek indisli cam, kristal). Numune portföyünüz hangi banda düşüyorsa seçim odur — iki bandı da düzenli ölçen laboratuvar iki cihaza ya da portföy ağırlığına göre önceliklendirmeye gider.
Kırılma indisi dalga boyuyla değişir (dispersiyon); mercek/prizma tasarımı ve malzeme sınıflandırması indisin tek değerini değil eğrisini ister. DR-M4 filtre seçimiyle bu eğriyi noktalar halinde ölçer ve Abbe sayısıyla özetler — kataloglardaki cam sınıflarıyla doğrudan kıyas yapılır.
±0,0002 sınıfı bir ölçüm üç disiplinle ayakta durur: test parçasıyla düzenli kalibrasyon, numune sıcaklığının kontrolü ve ışık kaynağının kararlılığı. Bunlardan biri ihmal edilirse cihaz yine sayı üretir — ama o sayı artık spesifikasyon sınıfında değildir. Prosedürünüze üçünü de yazın.
Denetime hazır
Masada nasıl çalışır?
Aynı sınıftan, satır satır
| Özellik | DR-M4 (bu: yüksek indis) | DR-M2 (genel aralık) | DR-M4/1550 (yüksek indis + telekom bandı) |
|---|---|---|---|
| İndis aralığı | 1,4260 – 1,9218 nD | 1,2743 – 1,7379 nD | 1,47 – 1,92 nD |
| Spektral aralık | 450 – 1100 nm | 450 – 1100 nm | 450 – 1550 nm |
| Tipik numune | Yüksek indisli cam, kristal | Genel optik malzeme, polimer | IR/telekom optiği |
| Doğruluk | ±0,0002 (589 nm) | ±0,0002 (589 nm) | ±0,0002 (589 nm) |
Doğru ölçümün disiplini
Kutuda ne var
- DR-M4 Abbe refraktometre gövdesi
- 12V 50W halojen ışık ünitesi
- Kalibrasyon test parçası
- Kullanım kılavuzu
