Abbe Refraktometre · Yüksek indis + çoklu-dalga boyu (450-1550nm) — DR-M4/1550 · Atago
Atago DR-M4/1550 çoklu-dalga boyu Abbe refraktometresi; yüksek kırılma indisli malzemelerde (1,47-1,92 nD) 450-1550 nm spektral aralıkta kırılma indisi ve Abbe sayısı ölçer. Yüksek indisli…
Teslimat 4–6 hafta
€ 10.360≈ 575.230 TL + KDVTCMB ForexSelling · 27.10.2026
Adet ve kurumsal/kamu alımında teklif alın. TL karşılığı bilgilendirmedir.
- Teklifte net fiyat + teslim
- e-Fatura · kurumsal / kamu
- Kurulum ve kullanım desteği — cihaza göre
- Garanti · üretici koşulları
Fiyatı değiştirenler yukarıdaki opsiyonlar. Aşağıdaki aksesuarlar ayrı ürün; seçince bu fiyat güncellenmez.
Genel Bakış
Bakış
Kısaca: Yüksek kırılma indisli optik malzemeyi (1,47-1,92 nD) yalnız görünür bölgede değil 1550 nm'ye uzanan kızılötesinde de karakterize etmeniz gerekiyorsa DR-M4/1550 bu işin cihazıdır — telekom dalga boyunda (1550 nm) çalışan optik bileşenlerin indisi görünür bölgeden tahmin edilemez; dispersiyon nedeniyle her dalga boyunda ayrı ölçülmesi gerekir. Cihaz interference filtrelerle seçilen dalga boylarında nD ölçer ve Abbe sayısını (dispersiyon ölçüsü) 0,1 çözünürlükle verir; 589 nm'de doğruluk ±0,0002'dir.

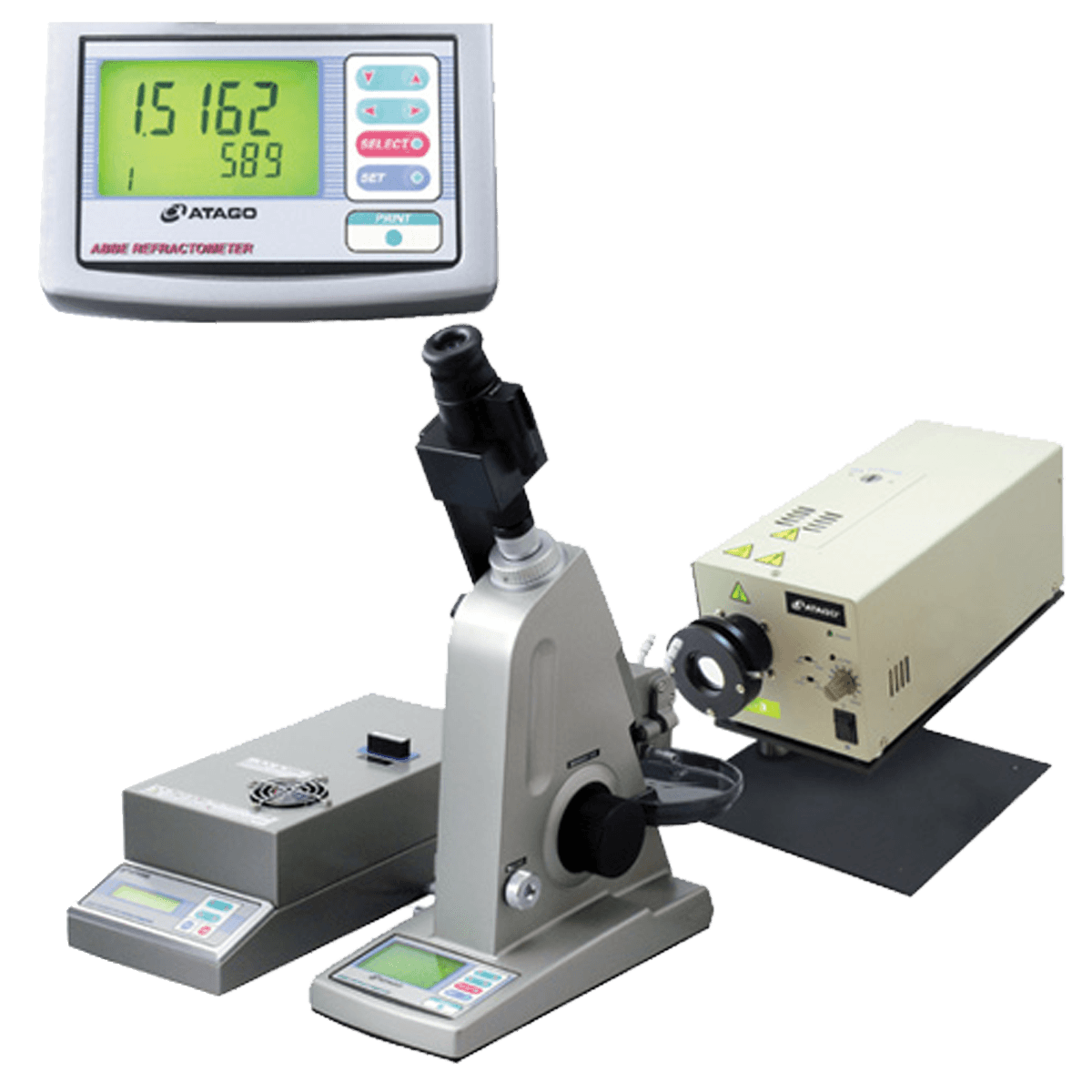

Sistem iki üniteden oluşur: refraktometre gövdesi (13×29×31 cm, 6,0 kg) ve güç/ışık ünitesi (15×33×11 cm, 3,2 kg). 681-1550 nm bandındaki ölçümlerde göz bu ışığı görmez — Near Infrared Ray Viewer kullanımı zorunludur; yüksek indis aralığında çalışmak için özel yüksek indisli test parçasıyla kalibrasyon gerekir. Hassas ölçümde numune sıcaklığı sirkülasyonlu su banyosuyla 5-50°C aralığında kontrol edilir; sonuçlar opsiyonel DP-AD(B) yazıcıya aktarılabilir. Bu bir laboratuvar-altyapısı cihazıdır: kurulum, aksesuar seçimi ve numune hazırlığı ölçümün kendisi kadar önemlidir.
Uygunluk
DR-M4/1550; Yüksek indis + çoklu-dalga boyu (450-1550nm) ölçümünün üretim, proses veya saha koşullarında hızlı ve tekrarlanabilir yapılması gereken laboratuvar ve kalite-kontrol uygulamaları için uygundur.
Çalışma ve avantaj
Cihaz, ilgili parametreyi fabrikada kalibre edilmiş skalasında doğrudan verir; kullanıcı dönüşüm tablosuna gerek kalmadan sonucu okur. Küçük numune, hızlı okuma ve kolay kalibrasyon gelen-mal kontrolünden hat-üstü izlemeye kadar rutin kullanımda zaman kazandırır ve insan hatasını azaltır.
Uygulama Alanları
- Yüksek indis + çoklu-dalga boyu (450-1550nm) hızlı ölçümü ve kalite kontrol
- Üretim / proses hattı ve gelen-mal kontrolü
- Rutin kalibrasyon ve tekrarlanabilir ölçüm
Teknik Özet
- Cihaz tipi: Abbe Refraktometre
- Ölçüm: Yüksek indis + çoklu-dalga boyu (450-1550nm)
- Ölçüm aralığı: 1,47-1,92 nD
- Doğruluk: ±0,0002
- Model: DR-M4/1550 · Atago
DR-M4/1550, ilgili parametreyi verir; kesin değerler üreticinin resmî teknik föyünde belirtilir. Farklı bir madde/parametre gerekiyorsa ona ayarlı ilgili Atago modeli seçilmelidir. Cihaz Novatek üzerinden temin ve teknik destekle sunulur.
Bu ürün kime uygun?
Yüksek indisli optik cam ve kristal üreticileri, kızılötesi/telekom optik bileşen karakterizasyonu (1310/1550 nm bandı), ileri optik malzeme Ar-Ge laboratuvarları için: 450-1550 nm'de dalga boyuna bağlı nD + Abbe sayısı ölçümü.
1,47 nD altındaki malzemeler (su bazlı çözeltiler, çoğu polimer, standart optik camların bir kısmı) aralık dışıdır — genel aralık için DR-M2 ailesine bakın. Gıda/çözelti derişim ölçümü için bu sınıf gereksizdir; el tipi veya masaüstü derişim refraktometresi doğru araçtır. 681 nm üstünde IR viewer olmadan ölçüm yapılamaz — aksesuarsız çıplak gövde bu bandda iş görmez.
Teknik Özellikler
| Marka | Atago® |
| Model / kod | 1415 DR-M4/1550 |
| Kategori | Abbe refraktometre |
| Ölçülen | Kırılma indisi (nD) + Abbe sayısıDalga boyuna bağlı dispersiyon karakterizasyonu. |
| İndis aralığı | 1,47 – 1,92 nDYüksek indisli cam/kristal bandı. |
| Spektral aralık | 450 – 1550 nmInterference filtrelerle; 681+ nm'de IR viewer zorunlu. |
| Doğruluk / çözünürlük | ±0,0002 (589 nm) · 0,0001 nDAbbe sayısı çözünürlüğü 0,1. |
| Sıcaklık | 5 – 50°C (sirkülasyonlu su banyosuyla)Hassas ölçümde sıcaklık kontrolü ön şart. |
| Gövde | 13×29×31 cm · 6,0 kgGüç ünitesi: 15×33×11 cm · 3,2 kg. |
| Çıkış | LCD panel · DP-AD(B) yazıcı (opsiyonel)Kayıt gereksinimine göre eklenir. |
Rakamların anlamı
Kırılma indisi dalga boyuna bağlıdır (dispersiyon): 589 nm'de ölçtüğünüz değer 1550 nm'deki davranışı söylemez. Telekom fiberi, IR merceği veya lazer optiği tasarlayan mühendis indisi çalışma dalga boyunda bilmek zorundadır — DR-M4/1550 tam bu ölçümü filtre seçimiyle yapar ve Abbe sayısıyla dispersiyonu tek sayıda özetler.
Standart DR-M4 aynı yüksek-indis ölçümünü 450-1100 nm bandında yapar; /1550 versiyonu spektral aralığı telekomün kritik 1550 nm penceresine uzatır. 1310/1550 nm'de çalışan bileşen karakterize etmeyecekseniz standart DR-M4 aynı işi daha ekonomik görür — aradaki fark tam olarak o son 450 nm'lik banttır.
Abbe sayısı malzemenin renk saçılımını (kromatik aberasyon eğilimini) özetler: düşük Abbe = güçlü dispersiyon. Mercek ve prizma tasarımında cam seçimi bu sayıyla yapılır; iki camın akromatik eşleşmesi Abbe değerleri üzerinden hesaplanır. Cihazın 0,1 çözünürlüğü kataloglardaki cam sınıflandırmasıyla doğrudan kıyas sağlar.
Denetime hazır
Masada nasıl çalışır?
Aynı sınıftan, satır satır
| Özellik | DR-M4/1550 (bu: yüksek indis, 1550 nm) | DR-M4 (yüksek indis, 1100 nm) | DR-M2/1550 (genel aralık, 1550 nm) |
|---|---|---|---|
| İndis aralığı | 1,47 – 1,92 nD | 1,4260 – 1,9218 nD | 1,2743 – 1,7379 nD |
| Spektral aralık | 450 – 1550 nm | 450 – 1100 nm | 450 – 1550 nm |
| Tipik numune | Yüksek indisli cam/kristal, IR optiği | Yüksek indisli cam/kristal | Genel optik malzeme, polimer, fiber |
| Doğruluk | ±0,0002 (589 nm) | ±0,0002 (589 nm) | ±0,0002 (589 nm) |
Doğru ölçümün disiplini
Kutuda ne var
- DR-M4/1550 Abbe refraktometre gövdesi
- Güç/ışık ünitesi
- Kalibrasyon test parçası
- Kullanım kılavuzu
Sipariş ve Teslimat
Teslim süresi ne kadar?
Net teslim tarihi teklif öncesi yazılı verilir; stok/sevkiyat ürün ve döneme göre değişir.
Kurumsal / kamu alımı ve fatura?
e-Fatura, kurumsal ödeme ve kamu ihale evrakı sağlanır.
Bu ürün uygulamama uygun mu, emin değilim?
Uygulamanızı ve numunenizi yazın; uygun değilse 'değil' der, doğru ürüne yönlendiririz. Yetmeyeni satmayız.
Kurulum ve kullanım desteği var mı?
Kurulum gerektiren cihazlarda uzaktan kurulum ve kullanım desteği sağlanır; yerinde eğitim talep üzerine.
