Abbe Refraktometre · Çoklu-dalga boyu (450-1550nm), kırılma indisi + Abbe sayısı — DR-M2/1550 · Atago
Atago DR-M2/1550 çoklu-dalga boyu Abbe refraktometresi; genel indis aralığında (1,2743-1,7379 nD) 450-1550 nm spektral bantta kırılma indisi ve Abbe sayısı ölçer. Fiber optik, telekom…
Teslimat 4–6 hafta
€ 10.360≈ 577.614 TL + KDVTCMB ForexSelling · 26.10.2026
Adet ve kurumsal/kamu alımında teklif alın. TL karşılığı bilgilendirmedir.
- Teklifte net fiyat + teslim
- e-Fatura · kurumsal / kamu
- Kurulum ve kullanım desteği — cihaza göre
- Garanti · üretici koşulları
Fiyatı değiştirenler yukarıdaki opsiyonlar. Aşağıdaki aksesuarlar ayrı ürün; seçince bu fiyat güncellenmez.
Genel Bakış
Bakış
Kısaca: Optik malzemenizin indisini telekomün çalıştığı dalga boyunda — 1310/1550 nm — bilmeniz gerekiyorsa DR-M2/1550 genel aralığın (1,27-1,74 nD) bu bandda ölçüm yapan cihazıdır — fiber, kaplama, optik yapıştırıcı ve polimer malzemelerin 589 nm'deki katalog indisi, kızılötesindeki davranışı söylemez; dispersiyon her malzemede farklıdır. Cihaz interference filtrelerle seçilen dalga boylarında nD ölçer, Abbe sayısını 0,1 çözünürlükle verir; 589 nm'de doğruluk ±0,0002'dir.

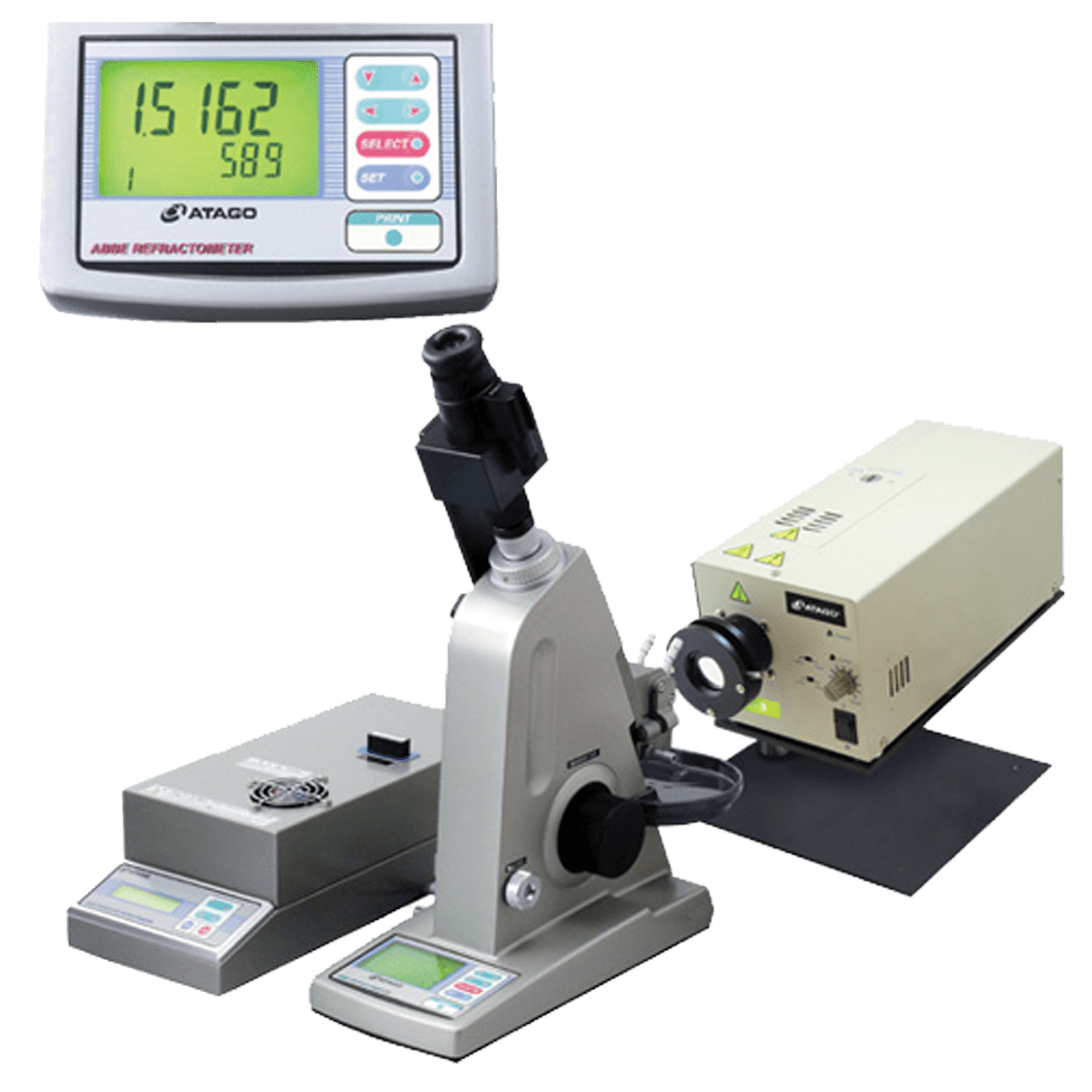

Sistem refraktometre gövdesi (13×29×31 cm, 6,0 kg) ve güç ünitesinden (15×33×11 cm, 3,2 kg) oluşur. 681-1550 nm bandında Near Infrared Ray Viewer zorunludur — göz bu ışığı görmez; 1550 nm ölçümleri ayrıca bu dalga boyuna özel interference filtre ve IR-geçirgen optik bileşen ister. Hassas IR ölçümünde sıcaklık kararlılığı belirleyicidir: sirkülasyonlu su banyosuyla 5-50°C kontrolü önerilir. Fiber optik numunede kablo ucunun polisaj kalitesi ölçümü doğrudan etkiler. Sonuçlar LCD panelde; DP-AD(B) yazıcı opsiyoneldir.
Uygunluk
DR-M2/1550; Çoklu-dalga boyu (450-1550nm), kırılma indisi + Abbe sayısı ölçümünün üretim, proses veya saha koşullarında hızlı ve tekrarlanabilir yapılması gereken laboratuvar ve kalite-kontrol uygulamaları için uygundur.
Çalışma ve avantaj
Cihaz, ilgili parametreyi fabrikada kalibre edilmiş skalasında doğrudan verir; kullanıcı dönüşüm tablosuna gerek kalmadan sonucu okur. Küçük numune, hızlı okuma ve kolay kalibrasyon gelen-mal kontrolünden hat-üstü izlemeye kadar rutin kullanımda zaman kazandırır ve insan hatasını azaltır.
Uygulama Alanları
- Çoklu-dalga boyu (450-1550nm), kırılma indisi + Abbe sayısı hızlı ölçümü ve kalite kontrol
- Üretim / proses hattı ve gelen-mal kontrolü
- Rutin kalibrasyon ve tekrarlanabilir ölçüm
Teknik Özet
- Cihaz tipi: Abbe Refraktometre
- Ölçüm: Çoklu-dalga boyu (450-1550nm), kırılma indisi + Abbe sayısı
- Ölçüm aralığı: 1,27-1,74 nD
- Doğruluk: ±0,0002
- Model: DR-M2/1550 · Atago
DR-M2/1550, ilgili parametreyi verir; kesin değerler üreticinin resmî teknik föyünde belirtilir. Farklı bir madde/parametre gerekiyorsa ona ayarlı ilgili Atago modeli seçilmelidir. Cihaz Novatek üzerinden temin ve teknik destekle sunulur.
Bu ürün kime uygun?
Fiber optik ve telekom bileşen üreticileri (1310/1550 nm bandı karakterizasyonu), optik yapıştırıcı/kaplama geliştiricileri, polimer ve genel optik malzeme Ar-Ge laboratuvarları için: 450-1550 nm'de dalga boyuna bağlı nD + Abbe sayısı ölçümü.
1,2743-1,7379 nD dışındaki malzemeler aralık dışıdır — yüksek indisli cam/kristal (1,74 üstü) için DR-M4 ailesine bakın. Telekom bandı gerekmiyorsa (yalnız görünür bölge çalışıyorsanız) standart DR-M2 aynı işi daha ekonomik görür. Çözelti derişim ölçümü için bu sınıf cihaz gereksizdir. 681 nm üstünde IR viewer olmadan ölçüm yapılamaz.
Teknik Özellikler
| Marka | Atago® |
| Model / kod | 1412 DR-M2/1550 |
| Kategori | Abbe refraktometre |
| Ölçülen | Kırılma indisi (nD) + Abbe sayısıDalga boyuna bağlı dispersiyon karakterizasyonu. |
| İndis aralığı | 1,2743 – 1,7379 nD (genel aralık)Polimer, cam, fiber, optik yapıştırıcı bandı. |
| Spektral aralık | 450 – 1550 nm681+ nm'de NIR viewer; 1550 nm'de özel filtre zorunlu. |
| Doğruluk / çözünürlük | ±0,0002 (589 nm) · 0,0001 nDAbbe sayısı çözünürlüğü 0,1. |
| Sıcaklık | 5 – 50°C (sirkülasyonlu su banyosu önerilir)IR ölçümünde kararlılık kritik. |
| Gövde | 13×29×31 cm · 6,0 kgGüç ünitesi: 15×33×11 cm · 3,2 kg. |
| Çıkış | LCD panel · DP-AD(B) yazıcı (opsiyonel)Kayıt gereksinimine göre eklenir. |
Rakamların anlamı
Silika fiberde zayıflamanın en düşük olduğu pencere 1550 nm civarıdır; uzun mesafe optik iletişim bu bandda çalışır. Fiber, kaplama veya bağlantı malzemesi geliştiren mühendisin indis verisi tam bu dalga boyunda gerekir — görünür bölge ölçümünden ekstrapolasyon, dispersiyon farkları yüzünden güvenilmez. DR-M2/1550'nin varlık sebebi bu ölçümü doğrudan yapmaktır.
Ayrım indis bandıdır: bu model genel aralığı (1,27-1,74 nD — polimerler, standart camlar, fiber malzemeleri) kapsar; DR-M4/1550 yüksek indis bandını (1,47-1,92 nD — ağır camlar, kristaller) ölçer. Numune portföyünüzün indis dağılımı seçimi belirler; ikisi aynı spektral bandı paylaşır.
Abbe sayısı dispersiyonun tek-sayılık özetidir ve malzeme kıyasının ortak dilidir: iki adayın hangisinin dalga boyuna daha duyarlı olduğunu tek bakışta söyler. Çoklu-dalga boyu ölçümle birlikte, malzemenin tüm çalışma bandındaki davranış haritası çıkar — tasarım toleransları bu haritayla konuşulur.
Denetime hazır
Masada nasıl çalışır?
Aynı sınıftan, satır satır
| Özellik | DR-M2/1550 (bu: genel aralık, 1550 nm) | DR-M2 (genel aralık, 1100 nm) | DR-M4/1550 (yüksek indis, 1550 nm) |
|---|---|---|---|
| İndis aralığı | 1,2743 – 1,7379 nD | 1,2743 – 1,7379 nD | 1,47 – 1,92 nD |
| Spektral aralık | 450 – 1550 nm | 450 – 1100 nm | 450 – 1550 nm |
| Tipik numune | Fiber/polimer/genel optik | Genel optik (görünür-yakın IR) | Ağır cam, kristal, IR optiği |
| Doğruluk | ±0,0002 (589 nm) | ±0,0002 (589 nm) | ±0,0002 (589 nm) |
Doğru ölçümün disiplini
Kutuda ne var
- DR-M2/1550 Abbe refraktometre gövdesi
- Güç ünitesi
- Kalibrasyon test parçası
- Kullanım kılavuzu
Sipariş ve Teslimat
Teslim süresi ne kadar?
Net teslim tarihi teklif öncesi yazılı verilir; stok/sevkiyat ürün ve döneme göre değişir.
Kurumsal / kamu alımı ve fatura?
e-Fatura, kurumsal ödeme ve kamu ihale evrakı sağlanır.
Bu ürün uygulamama uygun mu, emin değilim?
Uygulamanızı ve numunenizi yazın; uygun değilse 'değil' der, doğru ürüne yönlendiririz. Yetmeyeni satmayız.
Kurulum ve kullanım desteği var mı?
Kurulum gerektiren cihazlarda uzaktan kurulum ve kullanım desteği sağlanır; yerinde eğitim talep üzerine.
