SineImage YE0248 Distorsiyon Izgara (Grid) Test Kartı (3NH)

Bakış

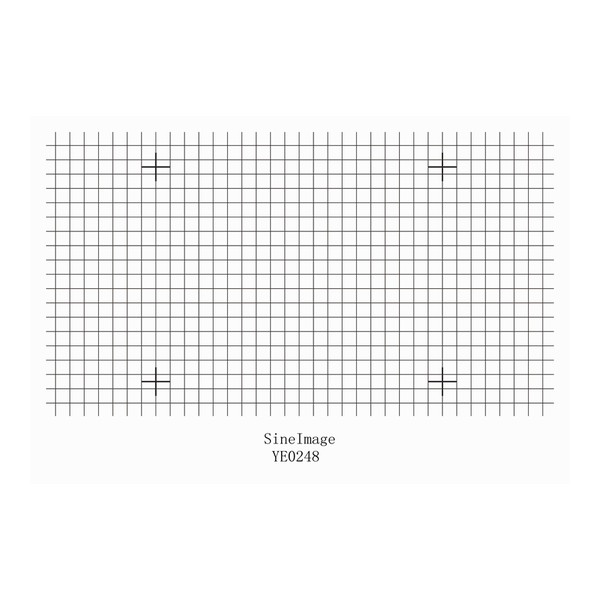

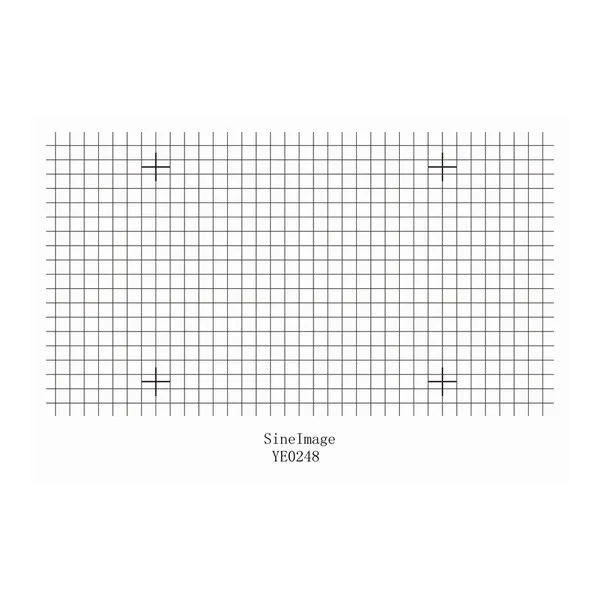

SineImage YE0248 Distorsiyon Izgara Test Kartı, görüntü sistemlerinde geometrik distorsiyonu değerlendirmek için tasarlanmıştır; yani düzenli bir ızgara deseninin çarpılma veya uzaysal hatalar olmadan ne kadar doğru üretildiğini ölçer. Kart, beyaz zemin üzerine eşit aralıklı siyah çizgilerden oluşan düzenli bir kare ızgara ve konumlandırma için dört köşeye yerleştirilmiş artı (+) işaretleri taşır. Mercek kaynaklı fıçı (barrel) veya yastık (pincushion) distorsiyonu gibi geometrik bozulmalar, ızgara çizgilerinin ideal düz konumlarından sapması ölçülerek nicel olarak değerlendirilir. Köşe artı-işaretleri, görüntünün köşe bölgelerinde distorsiyonun daha belirgin olduğu alanlarda referans noktası sağlar. Bu tür ızgara kartları, kamera ve mercek üretiminde ve makine görüşü sistemlerinin kalibrasyonunda geometrik doğruluğun doğrulanması için yaygın kullanılan temel araçlardır. Izgara çizgilerinin ideal düz konumlarından sapması ölçülerek fıçı (barrel) ve yastık (pincushion) gibi geometrik bozulmalar nicel olarak belirlenir; distorsiyon görüntünün köşelerinde daha belirgin olduğundan köşe artı-işaretleri kritik referans noktaları sağlar. Bu kart kamera-mercek üretiminde ve makine görüşü kalibrasyonunda geometrik doğruluğun doğrulanmasında yaygın kullanılır. Düzenli kare ızgara, farklı odak uzaklıkları ve test mesafelerinde geometrik doğruluğun izlenmesine imkân verir; makine görüşü ve ölçüm kamerası uygulamalarında distorsiyon düzeltme (kalibrasyon) katsayılarının belirlenmesinde temel bir referans olarak kullanılır ve elde edilen sapma verileri yazılımsal düzeltme için girdi sağlar.

Ölçtüğü

Geometrik distorsiyon: ızgara çizgilerinin ideal konumdan sapması üzerinden fıçı/yastık bozulması değerlendirmesi; köşe artı-işaretleriyle referans.

Uygunluk

Kamera ve mercek üretiminde ve makine görüşü sistemlerinde geometrik distorsiyonun (fıçı/yastık) doğrulanması gereken optik test ve kalibrasyon uygulamaları.
