SineImage Renkli Dökülen Bozuk Paralar (Dead Leaves) Doku Test Kartı (3NH)

Bakış

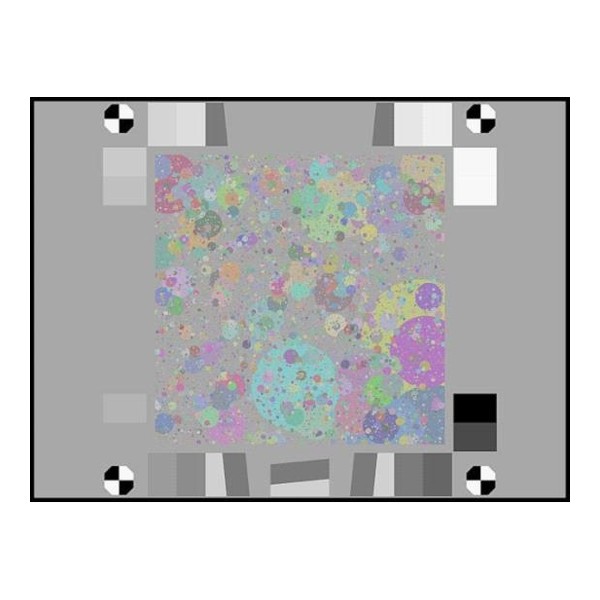

SineImage Renkli Dökülen Bozuk Paralar (Dead Leaves) Test Kartı, görüntü sistemlerinde doku keskinliğini ve detay reprodüksiyonunu, özellikle RAW görüntülerde MTF (modülasyon transfer fonksiyonu) performansını değerlendirmek için kullanılır. Merkez bölgedeki dağınık paralar (scattered coins) deseni neredeyse ölçek-değişmez olduğundan doku bulanıklığı ölçümlerinin doğruluğunu artırır. Ek tasarım öğeleri arasında 3:1 maksimum kontrast aralığı, karşılaştırma amaçlı 2:1 ve 4:1 kontrastlı eğik-kenarlar, gürültü analizi için desenin ortalama yoğunluğuyla eşleşen gri referans alanları, kayıt işaretleri ve 0-255 arası 17 adımlık 16 gri yama bulunur. Üç boyutta sunulur: Large (para alanı 12 x 12 inç, baskı 22,4 x 16,8 inç, toplam medya 24 x 18 inç), Medium (8 x 8 inç, 14,93 x 11,2 inç, 16 x 12 inç) ve Small (6 x 6 inç, 11,2 x 8,4 inç, 12 x 10 inç). Kart öncelikle görüntü laboratuvarlarında Imatest yazılımıyla doku analizi ve keskinlik değerlendirmesinde kullanılır. Renkli desen, doku keskinliğinin yanında renk kanallarındaki detay kaybını da ortaya koyar; keskinleştirme ve gürültü azaltma işlemlerinin ince renkli detayları ne kadar koruduğunu değerlendirir ve doğal sahnelerdeki karmaşık dokunun reprodüksiyonunu temsili biçimde sınar. Kart, kamera ve mercek geliştirmede renkli doku reprodüksiyonunun nesnel değerlendirilmesinde yaygın kullanılır.

Ölçtüğü

Doku keskinliği ve detay reprodüksiyonu (MTF): ölçek-değişmez renkli dağınık-para deseni, eğik-kenar ve gri referans, Imatest uyumlu.

Uygunluk

Kamera ve mercek doku keskinliği ile detay reprodüksiyonunu Imatest ile, özellikle RAW görüntüde ölçen görüntü kalite laboratuvarları.
