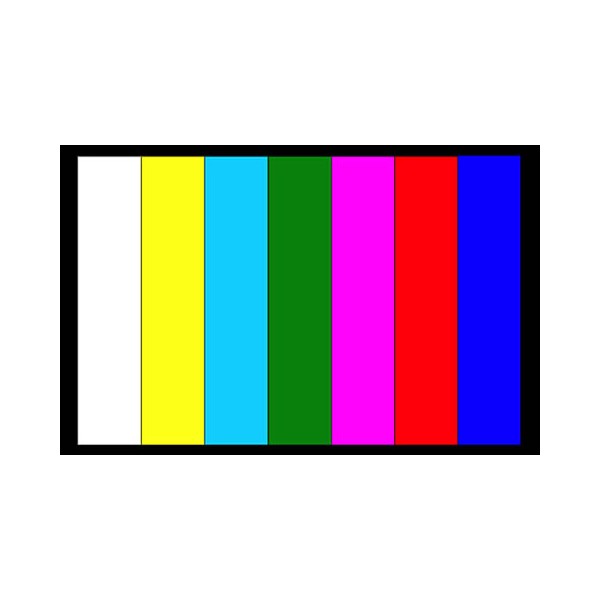

SineImage YE0106 Renk Barı (Color Bar) Test Kartı (3NH)

Bakış

SineImage YE0106 Renk Barı Test Kartı, TV kameralarının renk renderını kontrol etmek için tasarlanmıştır; kırmızı, yeşil, mavi ana renklerini ve camgöbeği, sarı, macenta ara renklerini temsil eden altı renk barı ile beyaz ve siyah referans alanları gösterir. Her renk barı belirli yoğunluk aralıklarına sahiptir: şeffaf 0,08-1,0, sarı 1,4-2,0, camgöbeği 0,9-1,3, yeşil 1,95-2,35, macenta 1,1-1,5, kırmızı 1,8-3,0 ve mavi 0,8-1,2. Kart şeffaf tip (transparent) yapıda olup video ve görüntüleme uygulamaları için üretilir. İki en-boy oranında sunulur: 4:3 için 245 x 175 mm etkin alan ve 320 x 290 mm dış boyut; 16:9 için 272 x 153 mm etkin alan ve 310 x 200 mm dış boyut. Bu yapı, farklı formatlardaki kameraların renk barı üzerinden renk doğruluğu ve renk sırası değerlendirmesini standart bir referansla yapmasına imkân verir. Her renk barının tanımlı yoğunluk aralığı, kameranın renk kanallarını ve renk sırasını nesnel biçimde doğrulamaya imkân verir; şeffaf yapı, kartın arkadan aydınlatmalı düzeneklerde tutarlı biçimde kullanılmasını sağlar ve iki en-boy oranı seçeneği farklı formatlardaki kameralarla aynı referansın kullanılmasına olanak tanır.

İçerik

6 renk barı (RGB ana + CMY ara) + beyaz/siyah referans; her renk için tanımlı yoğunluk aralığı; şeffaf tip, 4:3 ve 16:9 boyutları.

Uygunluk

TV ve video kameralarının renk renderını, renk sırasını ve doğruluğunu renk barı üzerinden değerlendiren yayın/video laboratuvarları ve kamera üreticileri.
